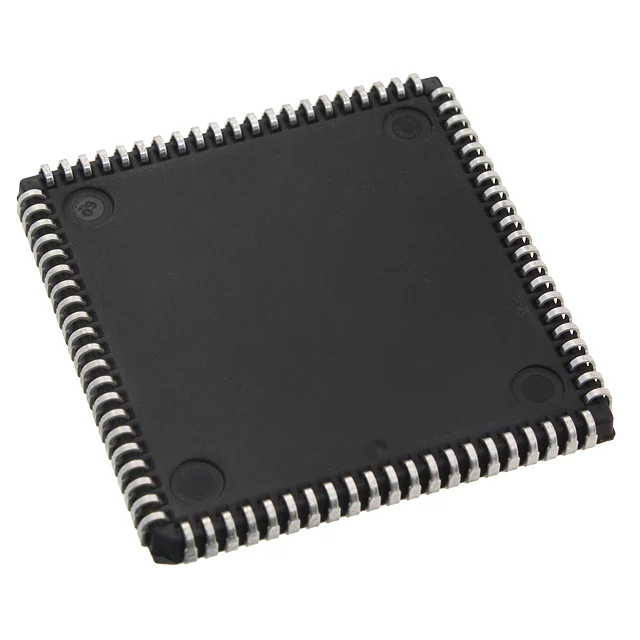

XC3042-100PC84C PLCC84 Package, Boky lozika ary fampisehoana

Ny XC3042-100PC84C dia fitaovana lozika mahazatra azo zahana avy amin'ny fianakaviana XC3000 fanta-daza.Izy io dia manome anao fomba mora hifehezana ny lojika nomerika nefa tsy miantehitra amin'ny chips raikitra.Miaraka amin'ny vavahady azo ampiasaina manodidina ny 3000 sy ny fiasan'ny 5V, mifanaraka tsara amin'ny boards taloha sy rafitra efa ela.Azonao atao ny mamerina mamerina azy io amin'ny alàlan'ny fametahana angon-drakitra fanamafisana amin'ny power-up, izay manamora kokoa ny fanavaozana.Ny fonosana PLCC 84-pin dia mitazona ny firafitry ny board ho malefaka nefa mbola manolotra fifandraisana I/O be dia be.Avy amin'ny milina indostrialy ka hatramin'ny tetik'asa informatika retro, ity fitaovana ity dia manohy manohana ny famolavolana hardware azo itokisana.Eto ianao dia hahita mazava tsara ny endri-javatra, ny firafiny ary ny fampiasana azy amin'izao tontolo izao.

Catalog

Takelaka data XC3042-100PC84C

Ny Ampahany XC3042-100PC84C dia CMOS SRAM miorina amin'ny saha programmable vavahady array natao ho configurable lojika dizitaly fampiharana.Izy io dia an'ny fianakaviana XC3000 ary atolotra ao anaty fonosana PLCC 84 pin.Ny fitaovana dia miasa miaraka amin'ny famatsiana 5 volt ary mitaky angon-drakitra fanamafisana amin'ny herinaratra mba hamaritana ny fiasa lojika.Ny rafitra anatiny dia manohana ireo sakana lojika azo zahana ary fifandraisana azo ampiasaina sy mivoaka ho an'ny fanaraha-maso, ny interface ary ny asa fikirakirana data.Ity singa ity dia matetika ampiasaina amin'ny rafitra napetraka, fitaovana indostrialy, ary sehatra nomerika lova izay mitaky lojika hardware azo ampifanarahana.Ny vidiny sy ny fotoana nitarika ny XC3042-100PC84C arakaraka ny habetsahany takiana, ny fahazoana sy ny toerana fivarotana.

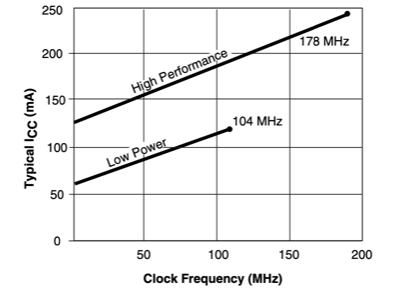

Icc mahazatra vs. matetika ho an'ny XC3042-100PC84C

Ny sarin'ny sarin'ny famatsiana mahazatra amin'ny axe mitsangana amin'ny miliamps mifanohitra amin'ny fatran'ny famantaranandro amin'ny axe horizontal amin'ny megahertz, mampiseho ny fitomboan'ny ankehitriny miaraka amin'ny fatran'ny asa.Fomba fiasa roa no fantatra, misy soratra hoe Low Power sy High Performance, samy asehon'ny tsipika miakatra.Mahatratra 104 MHz eo ho eo amin'ny 120 mA ankehitriny ny maody Hery ambany, raha miitatra amin'ny 178 MHz eo ho eo kosa ny maodely High Performance miaraka amin'ny 240 mA ankehitriny.Ny fironana tsipika amin'ny curve roa dia manondro ny fitomboan'ny fanjifana mavitrika amin'izao fotoana izao rehefa mitombo ny fatran'ny fifandimbiasana, izay maneho ny toetran'ny herinaratra miankina amin'ny fitaovana.

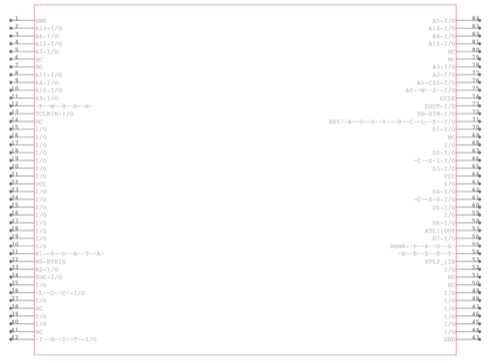

Modely mifandraika amin'ny " XC3042-100PC84C CAD".

Ireo singa mifandraika amin'ny XC3042-100PC84C

Takelaka data XC3042-100PC84C

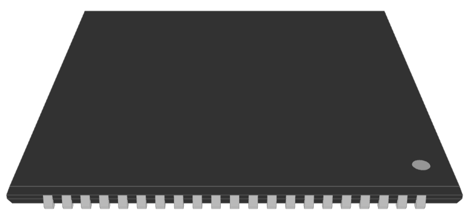

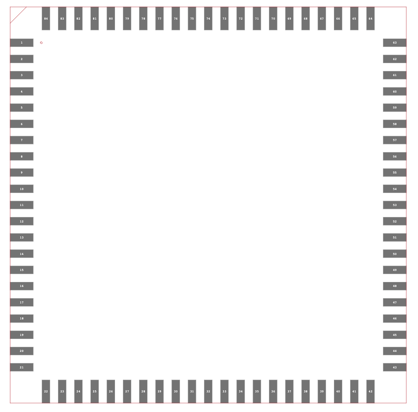

Modely 3D XC3042-100PC84C

Ireo singa mifandraika amin'ny XC3042-100PC84C

Fahaizana vavahady lojika azo ampiasaina

Ny XC3042-100PC84C dia manome vavahady lojika 3000 eo ho eo amin'ny fampiharana ny faritra nomerika.Ity fahaiza-manao ity dia manohana ny lojika fanaraha-maso, ny fandehanana angon-drakitra, ny milina fanjakana, ary ny asa arithmetika ao anatin'ny fitaovana iray azo zahana.Amin'ny fampidirana ireo fiasa lojika marobe ho singa iray, dia mampihena ny filana ICs lojika raikitra misaraka ary manohana ny fisehon'ny board compact.

Rafitra sakana lojika azo amboarina

Ny fitaovana dia misy 144 Configurable Logic Blocks izay mamorona ny fototry ny maritrano azo zahana.Ny bloc tsirairay dia azo alamina hanao asa lojika mitambatra sy misesy.Ity rafitra ity dia ahafahan'ny mpamorona mamaritra ny fitondran-tenan'ny hardware mifototra amin'ny fepetra takian'ny fampiharana nefa mitazona ny asa nomerika azo vinavinaina.

Loharanon'ny Input sy Output mpampiasa

Ny XC3042-100PC84C dia misy tsipika 74 azo idirana sy fivoahana.Ireo pins ireo dia ahafahan'ny fifandraisana mivantana amin'ny fitadidiana ivelany, ny processeur, ny tsipika mifehy ary ny fifandraisana amin'ny fifandraisana.Ny fanisana I O misy dia manohana ny fampidirana rafitra moramora amin'ny sehatra efa voapetaka sy lova.

Integrated amin'ny Chip Memory

Ny fitaovana dia ahitana 30784 totalin'ny RAM ao anatin'ny rafitra anatiny.Ity fahatsiarovana ity dia azo ampiasaina amin'ny fitahirizana angon-drakitra vonjimaika, buffering, ary asa mifandraika amin'ny lojika.Ny fametrahana RAM dia mampihena ny fiankinan-doha amin'ny fitadidiana ivelany ho an'ny filàna fitahirizana antonony.

Fampiasana 5 Volt mahazatra

XC3042-100PC84C dia miasa ao anatin'ny famatsian-tsolika 4.75 volts hatramin'ny 5.25 volts.Ity sehatra ity dia mifanaraka amin'ny rafitra nomerika 5 volt mahazatra ary manohana ny fifanarahana amin'ny TTL sy CMOS mifototra amin'ny faritra izay matetika ampiasaina amin'ny endrika efa napetraka.

Ny mari-pana ara-barotra

Ny mari-pana miasa voafaritra dia 0 degre Celsius hatramin'ny 85 degre Celsius.Izany dia mahatonga ny fitaovana ho mety amin'ny tontolo ara-barotra sy indostrian'ny trano voafehy izay ihazonana ny toetry ny hafanana.

84 Pin PLCC Package Format

Ny fitaovana dia atolotra ao anaty fonosana 84-pin Plastic Leaded Chip Carrier miaraka amin'ny J lead.Ity endrika tendrombohitra ety ambonin'ny tany ity dia manohana ny fametahana board azo antoka sy ny fampiasana mahomby ny habaka board circuit printy amin'ny layout antonony.

Architecture Reprogrammable miorina amin'ny SRAM

XC3042-100PC84C dia mampiasa rafitra fanamafisana mifototra amin'ny SRAM.Ny fandrindrana lozisiany dia entina amin'ny herin'aratra avy amin'ny loharano ivelany, mamela ny fitaovana havaozina rehefa ilaina ny fanavaozana ny famolavolana.Izany dia manohana ny fahaiza-mamolavola tsy misy fanoloana fitaovana.

XC3000 Family Architecture Compatibility

Ny fitaovana dia manaraka ny maritrano an'ny fianakaviana XC3000 FPGA.Izy io dia manohana ny fomba fanamboarana efa napetraka sy ny fomba famolavolana ampiasaina ao anatin'ity andiany vokatra ity, izay ahafahana mampifandray tsy tapaka amin'ireo fitaovana mifandraika amin'izany.

Kilasy hafainganam-pandeha -100 Fanasokajiana fotoana

Ny kilasy hafainganam-pandeha -100 dia mamaritra ny sokajy fampandehanan-potoana amin'ny fitaovana.Izy io dia manondro ny fiovan'ny toetr'andro sy ny fanaparitahana ao anatin'ny fianakaviana XC3000, manohana ny fitondran-tena famantarana nomerika azo antoka sy azo vinavinaina amin'ny fampiharana azo ampiharina.

Ireo singa mifandraika amin'ny XC3042-100PC84C

Toetra vokatra	Sanda toetra
Mpanamboatra	AMD Xilinx
Voltage - Famatsiana	4.75V ~ 5.25V
Bits RAM total	30784
Fonosana fitaovana mpamatsy	84-PLCC (29.31x29.31)
Series	XC3000
Package / Raharaha	84-LCC (J-Lead)
Package	Lovia
Temperature miasa	0°C ~ 85°C (TJ)
Isan'ny LAB/CLB	144
Isan'ny I/O	74
Isan'ny vavahady	3000
Karazana fametrahana	Surface Mount
Laharana vokatra fototra	XC3042
Status RoHs	RoHS tsy mifanaraka
Ambaratonga fahatsapan'ny hamandoana (MSL)	3 (168 ora)
Satan'ny REACH	REACH Tsy misy fiantraikany
ECCN	EAR99
HTSUS	8542.39.0001

Ireo singa mifandraika amin'ny XC3042-100PC84C

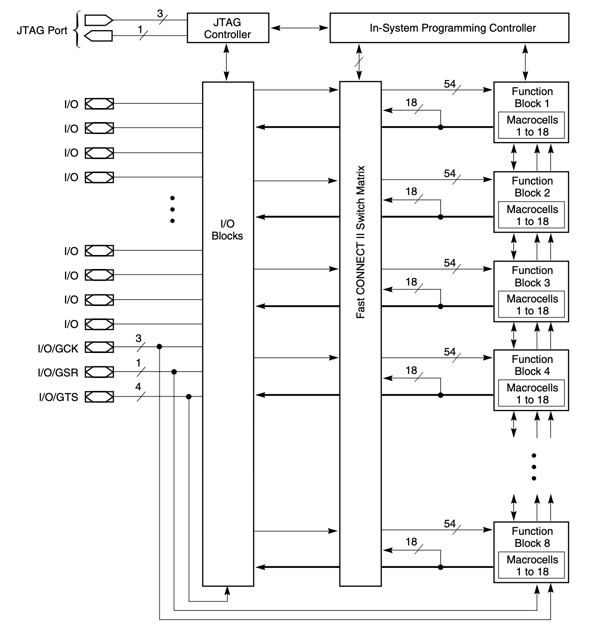

Namboarina manodidina ny blocs valo, izay misy macrocells 18, ny fitaovana dia mampifandray ireo loharano lojika azo zahana amin'ny alàlan'ny matrice switch FastCONNECT II afovoany izay mitantana ny lalan'ny famantarana anatiny.Ny sakana tsirairay dia mifandray amin'ny matrix mampiasa tsipika fampidirana 54 sy lalan'ny fivoahana 18, manohana ny fahatarana interconnect azo vinavinaina mahazatra amin'ny rafitra CPLD.Ny blocs I/O napetraka eo amin'ny ilany havia dia manome fifandraisana pin ivelany ary mampiditra famantarana fanaraha-maso maneran-tany misy soratra hoe I O GCK, I O GSR, ary I O GTS ho an'ny famantaranandro, ny famerenana indray ary ny fizarana tristate.Miseho eo an-tampony ny mpanara-maso ny JTAG sy ny mpanara-maso ny fandaharana amin'ny rafitra, izay manondro ny fanarahana ny sisin-tany sy ny fahaiza-manaon'ny fandrindrana azo reprogrammable.Ny lalan'ny famantarana mahery vaika dia mampiseho fifandraisana mivantana avy amin'ny fivoahan'ny sakana miasa mankany amin'ny sakana I O, mampihena ny dingan-dàlana ho an'ny vokatra voafantina.

Ireo singa mifandraika amin'ny XC95144XL

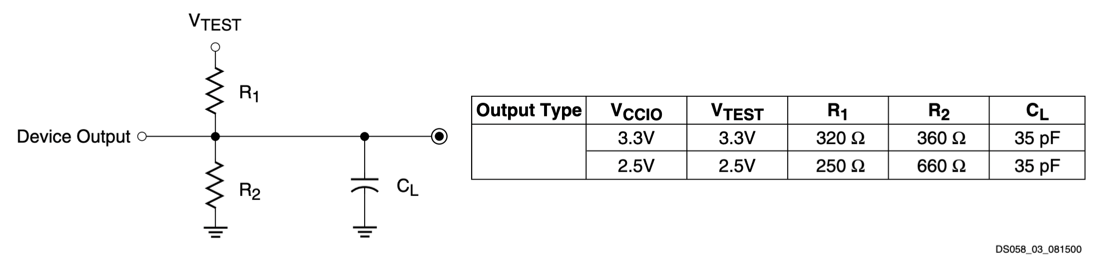

Ny fanamafisam-peo enta-mavesatra dia mampifandray ny fivoahan'ny fitaovana amin'ny mpizara resistive noforonin'ny R1 mifamatotra amin'ny VTEST sy R2 mifamatotra amin'ny tany, miaraka amin'ny entana capacitive CL mifandray avy amin'ny node mivoaka mankany amin'ny tany.Ny fizaran-tany dia mamolavola toe-javatra mifamadika amin'ny fandrefesana ny fotoana AC amin'ny alàlan'ny famaritana ny mavesatra resistive sy capacitive voafehy.Ny tabilao dia mamaritra ny soatoavina ho an'ny ambaratonga roa miasa, miaraka amin'ny VCCIO sy VTEST napetraka amin'ny 3.3 V mampiasa R1 amin'ny 320 ohms sy R2 amin'ny 360 ohms, na 2.5 V mampiasa R1 amin'ny 250 ohms sy R2 amin'ny 660 ohms, raha ny CL dia mijanona 35 pF amin'ireo tranga roa ireo.Ity fanamafisam-peo ity dia mametraka ny mari-pamantarana entana manara-penitra mba hanombanana ny toetran'ny fiakarana sy ny fihenan'ny vokatra ao anatin'ny fepetra voltora voafaritra.

Ireo singa mifandraika amin'ny XC3042-100PC84C

Fikojakojana ny rafitra voatahiry lova

Ny XC3042-100PC84C dia ampiasaina betsaka amin'ny fikojakojana ny rafitra napetraka novolavolaina nandritra ny fananganan'anaka ny lojika azo zahana.Birao fanaraha-maso maro amin'ny fitaovana famokarana, fitaovana ary fitaovam-pifandraisana no natao manodidina ny maritrano XC3000.Rehefa mila fanamboarana ireo rafitra ireo, dia avelan'ilay fitaovana hamerenana ny lojika azo zahana amin'ny tany am-boalohany nefa tsy misy fanovana ny takelaka vita pirinty.Izany dia manampy amin'ny fitazonana ny fitondran-tenan'ny rafitra, ny fifandraisana amin'ny fotoana ary ny fifanarahana famantarana.

Rafitra fanaraha-maso indostrialy mifototra amin'ny Architecture XC3000

Ao amin'ny sehatra fanaraha-maso indostrialy natsangana tamin'ny fitaovana andiany XC3000, ny XC3042-100PC84C dia mitantana ny filaharana, ny fandalovan'ny famantarana ary ny fandrindrana ny interface eo amin'ny sensor sy ny actuators.Mifanaraka amin'ny haavon'ny lojika ampiasaina amin'ny rafitra automatique taloha ny sahan'asa 5 volt azy.Ny fitaovana dia afaka mitantana ny fanaraha-maso ny fotoana, ny fitantanana ny lalan'ny angona, ary ny fanoloana lojika miavaka ao anatin'ny fitaovana azo zahana, mamela ny fiasana maharitra amin'ny tontolo famokarana maharitra.

Tetikasa Retro Computing sy Famerenana amin'ny laoniny

Ny XC3042-100PC84C dia ampiasaina amin'ny tetik'asa informatika retro izay mikendry ny hitahiry na hamerina ireo endrika lojika azo zahana aloha.Izy io dia mamela ny famerenana amin'ny laoniny ny karatra fanitarana, boards fampandrosoana, ary ny maody interface tsara naorina tamin'ny fitaovana XC3042 tany am-boalohany.Amin'ny alàlan'ny fanohanana ny rafitra fanamafisam-peo sy ny fisehon'ny pin, dia manampy amin'ny fitazonana ny fitondran-tenan'ny hardware izy io ary mamela ny reprogramming rehefa misy ny rakitra famolavolana.

Fandalinana fampianarana momba ny Architecture FPGA tany am-boalohany

Ny fitaovana dia natao ho sehatra fampianarana hahalalana ny rafitra FPGA miorina amin'ny SRAM voalohany.Ny mpianatra dia afaka mandinika sakana lojika azo fehezina, loharano fitadidiana anatiny, ary fomba fanamboarana ivelany amin'ny fitaovana tena izy.Ny fiaraha-miasa amin'ity maritrano ity dia manome fahatakarana azo ampiharina amin'ny fomba nandaminana ny rafitra lojika azo zahana tany am-boalohany sy ny fomba nandrafetana ny asa nomerika ho fitaovana.

Fanoloana mivantana amin'ny fametrahana XC3042 efa misy

Ireo singa mifandraika amin'ny XC3042-100PC84CIzy io dia manohana ny endrika fonosana mitovy, ny isan'ny voltase ary ny rafitra ara-drafitra, mamela ny fanamboarana na fanavaozana ny fitaovana efa antitra.Ity fomba fiasa ity dia manitatra ny androm-panompoan'ireo rafitra lova tsy mila fanavaozana na fiovam-po amin'ny sehatra azo zahana vaovao kokoa.

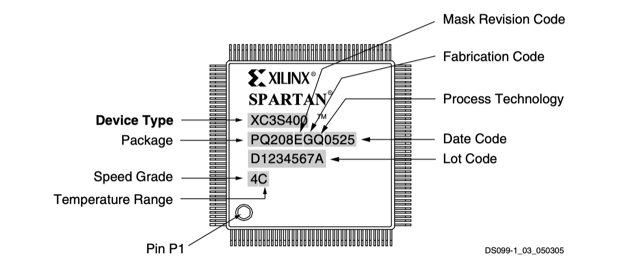

Ampahany marika XC3042-100PC84C

Ny fanoharana amin'ny fonosana dia mampiseho ny fijery ambony amin'ny fitaovana TQ144 misy marika marika marika izay mamaritra ny fampahalalana momba ny baiko.Ny karazana fitaovana dia miseho amin'ny anarana hoe XC95xxxXL, manondro ny anaran'ny fianakaviana, raha ny kaody fonosana TQ144 kosa dia manondro ny fonosana 144 pin manify quad flat.Ny haavon'ny hafainganam-pandeha dia voamarika ho 7C, izay ny sandan'ny isa dia manondro ny fahombiazan'ny fotoana ary ny taratasy dia manondro ny mari-pana miasa ara-barotra.Ny tsipika mitsivalana mitokana dia aseho ho tsy mifandray amin'ny laharan'ny ampahany amin'ny fitaovana, manavaka ny traceability na ny fampahafantarana maro amin'ny fanafarana famantarana.Ny toerana misy ny Pin 1 dia voamariky ny mari-pamantarana boribory eo amin'ny zoro iray hamaritana ny fironany fonosana.

XC3042-100PC84C Ny tombony sy ny fatiantoka

Tombontsoa

• Ny rafitra mifototra amin'ny SRAM dia mamela ny lojika ho voarindra rehefa ilaina ny fanovana endrika

• Ny rafitra XC3000 naorina dia manohana ny fiasana maharitra amin'ny rafitra lova maharitra

• Ny famatsiana 5 volt dia mifanandrify amin'ny haavon'ny lojika TTL sy CMOS taloha

• Ny isan'ny vavahady antonony dia mifanentana amin'ny asa fanaraha-maso nomerika kely sy antonony

• Ampidirina matetika amin'ny sehatra efa tafiditra sy indostrialy taloha

• Ny fonosana PLCC 84 pin dia manohana ny fisehon'ny board boards

Fatiantoka

• Ny fampandehanana 5 volt dia tsy mifanaraka amin'ny rafitra nomerika malefaka ambany

• Ny fahaiza-manao lojika dia voafetra raha oharina amin'ny fitaovana FPGA amin'izao fotoana izao

• Ny fanjifana herinaratra dia avo kokoa noho ny fianakaviana logic programmable vaovao

• Tsy ampy ny multiplier tafiditra sy ny loharanom-pamokarana famantarana manokana

• Tsy ahitana fitantanana famantaranandro mandroso na endri-javatra interface tsara hafainganam-pandeha

• Voafetra amin'ny tontolon'ny famolavolana FPGA maoderina ny fampifanarahana ny fitaovana fampandrosoana

Ireo singa mifandraika amin'ny XC3042-100PC84C

Laharan'ny ampahany	Mpanamboatra	Endri-javatra fototra	Ampiasao ny tranga / fanamarihana
Ampahany XC3042-100PQ100C	AMD	XC3000 fianakaviana FPGA miaraka amin'ny vavahadin'ny rafitra manodidina ny 3,000 ary sakana lojika 144 azo amboarina.Miasa avy amin'ny famatsiana 5V ary manohana ny fonon-tselatra.	Ampiasaina amin'ny famolavolana lojika azo zahana lova, fanaraha-maso ny interface, ary fampiharana nomerika antonony hakitroky.
Ampahany XC3042-125PQ100C	AMD	Fitaovana XC3042 mitovy amin'ny hafainganana haingana.Manome loharano lojika azo fehezina sy I/O mora azo ao anaty fonosana PQFP.	Mety amin'ny fanaraha-maso nomerika sy ny fifandraisana amin'ny faritra izay antonony ny fepetra takian'ny fotoana.
Ampahany XC3030L-8VQ64C	AMD	FPGA ambany hery avy amin'ny andian-dahatsoratra XC3000L miaraka amin'ny sakana lojika azo amboarina sy famolavolana fonosana mirindra.Natao ho an'ny fampihenana ny fanjifana herinaratra.	Mety amin'ny rafitra mipetaka amin'ny herinaratra sy ny vokatra elektronika mpanjifa.
Sary XC3030L-8VQ64I	AMD	FPGA ambany hery indostrialy miaraka amin'ny mari-pana miitatra sy loharanon-kevitra lojika azo zahana.	Ampiasaina amin'ny fanaraha-maso indostrialy sy rafitra mipetaka izay mitaky asa azo antoka amin'ny tontolo henjana kokoa.

Momba ny AMD Xilinx

Ny AMD Xilinx dia miasa ho toy ny fizarana computing adaptive sy embedded an'ny Advanced Micro Devices, Inc. Ny fikambanana dia mitantara ny niaviany any amin'ny Xilinx, Inc., naorina tamin'ny 1984 tany California, izay nampiditra fitaovana lojika azo zahana izay azo amboarina aorian'ny famokarana.Nandritra ny taona maro, ny orinasa dia nivelatra tamin'ny sehatra azo zahana ampiasaina amin'ny fotodrafitrasa fifandraisana, automatique indostrialy, rafitra aerospace, elektronika automatique, ary ny fanafainganana ny foibe data.Ny portfolio-ny dia misy fitaovana lojika azo zahana, rafitra adaptive amin'ny sehatra chip, rindrambaiko fampandrosoana, ary fitaovana famolavolana izay manohana ny fanamboarana ny haavon'ny hardware.Taorian'ny nahazoany ny AMD tamin'ny 2022, ny teknolojiany dia lasa ampahany amin'ny portfolio semiconductor midadasika kokoa izay manambatra ny lojika azo zahana amin'ny vahaolana fanodinana mahomby.

Fehiny

Ny XC3042-100PC84C dia manome anao fomba azo ampiharina hitantana lojika azo zahana amin'ny rafitra nomerika 5V.Miaraka amin'ny rafitra miorina amin'ny SRAM, azonao atao ny mamerina mamerina sy manavao ny fanitsiana rehefa ilaina izany.Izy io dia manolotra fifangaroana matanjaka amin'ny fahaiza-manao lojika, RAM anatiny ary fifandraisana I/O malefaka.Ny fonosana PLCC84 dia mitazona azy ho mora ampidirina amin'ny fandrindrana birao maro.Na mitazona fitaovana tranainy ianao na miasa amin'ny tetik'asa famerenana amin'ny laoniny, ity fitaovana ity dia manampy anao hitazona ny fitaovana tany am-boalohany mandeha tsara.Mijanona ho safidy azo ianteherana izany rehefa zava-dehibe ny fifanarahana sy ny flexibilité.
