TMS320C6713BZDP225 DRES TOROHEVITRA: endri-javatra, Pinout, fampiharana, alternative ary Datasheet

Ity torolàlana ity dia ny momba ny TMS320C6713B6B6715, mpanamboatra mari-pahaizana nomerika haingam-pandeha haingam-pandeha (DSP).Manazava ny fomba fiasan'ny chip, inona no ampiasaina, ary ny antony maha-safidy matanjaka ho an'ny asa mila fanodinana haingana sy marina.Ny mpitari-dalana dia manarona ny endri-javatra lehibe ao amin'ny Chip tahaka ny hafainganam-pandehany 225 MHZ, ny fanohanana misy endrika, fahatsiarovana lehibe, ary fitaovana ilaina namboarina toy ny seranan-tsambo sy serasera fampidirana am-peo sy serasera.Mampiseho koa ny fomba hampifandraisana azy io, ny fomba hanaovana fandaharana an-dàlam-pandehanan-dry zareo, izay azo ampiasaina, ary inona ny ampahany mitovy aminy azonao atao raha ilaina izany.

katalaogy

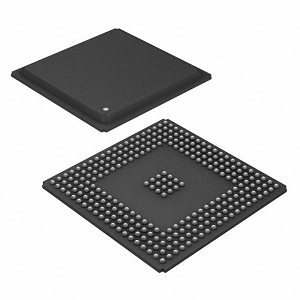

TMS320C6713BZDP225 Overview

ny Tms320c6713bzdp225 dia processor famantarana marika nomerika mahery vaika (DSP) natao mba hikarakarana ny asa avo lenta sy avo lenta.An'ny TMS320C6000 ™ DSP Partform, ny fianakavian'i C67x, ity chip ity dia miasa amin'ny hafainganam-pandeha amin'ny famantaranandro 225 MHZ ary manolotra hatramin'ny 1350 MFLOPS ary 1800 ny herinaratra.Namboarina manodidina ny maritrano torolàlana lava be (vliw)Ny fitaovana dia mampiray ny 264 kb amin'ny onjam-boninkazo ary manohana ny fahatsiarovana ivelany toa an'i SRAM sy SDRAM amin'ny alàlan'ny interface tsara 32 bit (EMIF).Manolotra fanohanana peripheral koa izy io, ao anatin'izany ny seranam-peo am-peo amin'ny channel (MCASP), serialera serial (McBSP), mpampita an-tserasera 16-bit

Ataovy azo antoka tsara ny baikon'ny bika ao amin'ny TMS320C6713B6P225 anio mba hitazonana ny tetik'asa mihazakazaka tsy misy hatak'andro.

TMS320C6713BZDP225 CAD Models

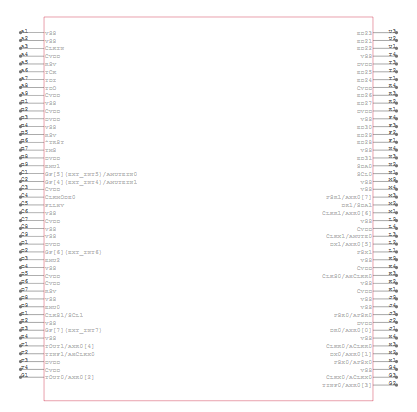

TMS320C6713BYP225 Symbol

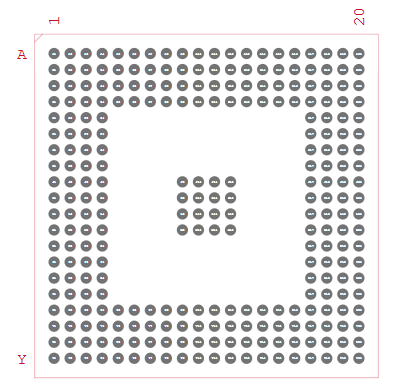

TMS320C6713BZDP225 Fianarana an-tongotra

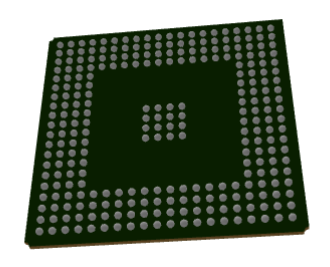

TMS320C6713BZDP225 3D Model

TMS320C6713BYP225 Endri-javatra

Architecture maritrano: Ny mpanamboatra dia mifototra amin'ny maritrano VLIW, izay ahafahany manatanteraka ny toromarika valo mifanaraka amin'ny tsingerin'ny famantaranandro.Ity maritrano ity dia manamafy ny fifidianana sy ny fahombiazan'ny fahombiazana, ny fanaovana ny sôkôla mety amin'ny fampiharana an-tsehatra amin'ny alàlan'ny fanodinana sy ny famakafakana.

Hafainganam-pandeha famantaranandro: Miasa amin'ny fatran'ny 65 MHZ, ny Chip dia manome fahaiza-manao haingam-pandeha avo lenta.Ity haingam-pandeha famantaranandro ity dia manome antoka ny varotra voalanjalanja eo anelanelan'ny fampisehoana sy ny herinaratra, izay tsara amin'ny rafitra miditra sy indostrialy.

Fampisehoana: Miaraka amin'ny fahaizana manatanteraka ny asa miorim-ponenana ao amin'ny 1350 tapitrisa isan-tsegondra (MFLOPS) sy ny torolàlana 1800 tapitrisa isan-tsegondra (doss)

Memory amin'ny CHIP: Ny processor dia mampiditra ny 264 kb amin'ny fitadidiana haingana amin'ny fanodinana.Izany dia mamela ny fidirana haingana amin'ny angon-drakitra sy torolàlana manan-danja, mampihena ny fahalemen'ny hafainganam-pandeha sy fanatsarana ny hafainganam-pandeha.

Interval interface tsara: Ny interface tsara 32-bit (EMIF) natokana (EMIF) dia manohana fitaovana isan-karazany isan-karazany, anisan'izany i SRAM, SDRAM, ary Flash.Io dia ahafahan'ny rafitra manitatra ny fahatsiarovan-tena mifototra amin'ny fepetra takian'ny fampiharana.

Solosaina voltage: Ny Chip dia miasa amin'ny volavolan-tena ambany amin'ny 1,26v mba hampihenana ny fampiasana ny herinaratra, raha toa ka mitana ny fifandraisany amin'ny 3.3V I / O fenitra, izay mahazatra amin'ny rafitra maro.

Seranan-tsarimihetsika amam-peo Multi-channel: Misy ifandraisany ny fifandraisana MCASP roa amin'ny fandefasana sy ny fahazoana angon-drakitra Audio Multichantel.Ireo seranan-tsambo ireo dia zava-dehibe amin'ny fampiharana toy ny fampifangaroana feo, fankatoavana ny feo ary ny fanodinana mozika nomerika.

Seranan-tsambo serialin'ny fantsom-pifandraisana : Ny mcbsps roa dia manolotra serasera simika haingam-pandeha haingam-pandeha amin'ny fifampiraharahana amin'ny codecs, sensor nomerika, na fitaovana andevo hafa.Izy ireo dia manome fahafaham-po amin'ny fandefasana angon-drakitra sy fifehezana ny audio sy ny fifehezana.

Host-Port inface (HPI): Ny HPI 16-bit dia mamela fantsom-pifandraisana haingana sy mivantana eo anelanelan'ny DSP sy ny mpanamboatra mpampiantrano iray, izay mamela ny fifanakalozana fifanakalozana data mahomby mandritra ny debugging na asa.

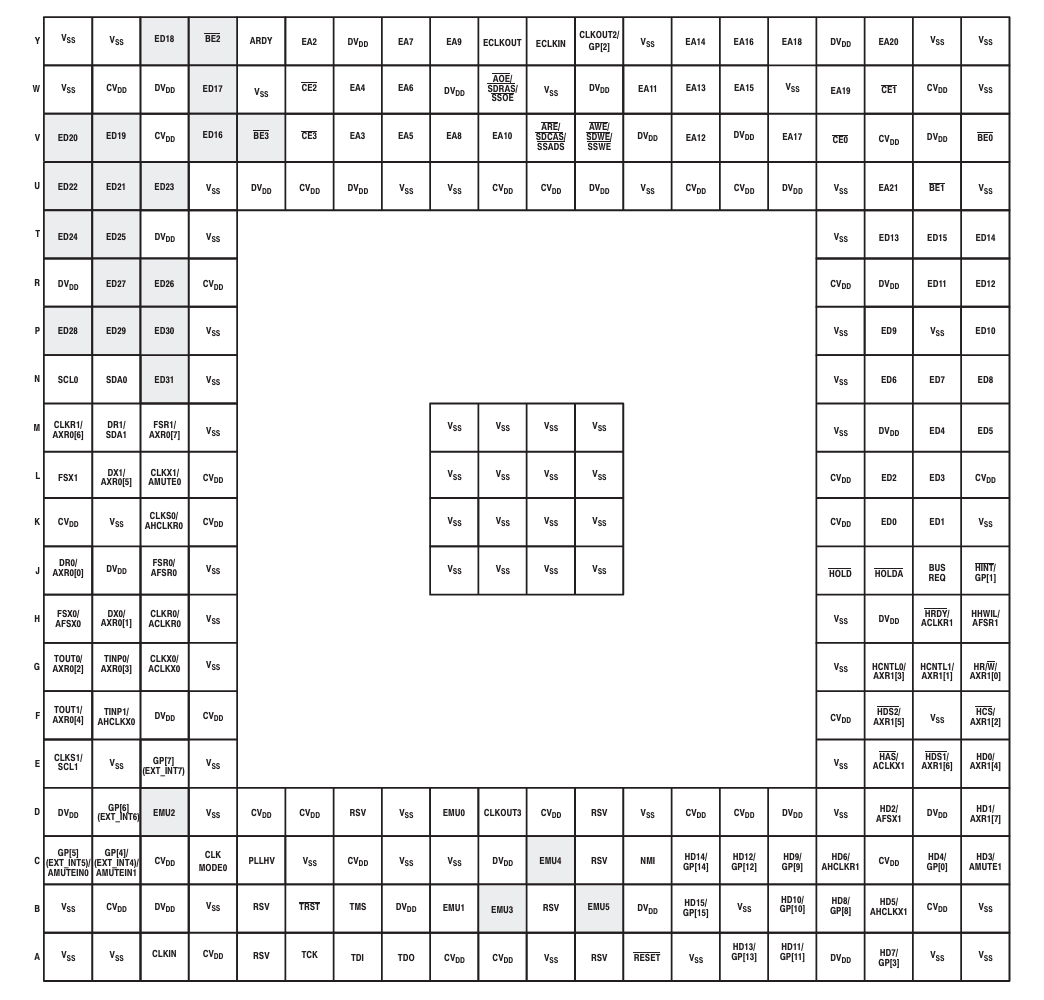

TMS320C6713BZDP225 Pinout Diagram

Ity diagram Pinout ity dia mampiseho ny fomba ifandraisan'ny fifandraisana tsirairay (na "ball") dia nalamina teo am-pototry ny tms320c6713bzdp225, izay mampiasa fonosana bà 225-ball.Ny andalana (A mankany amin'ny tsanganana sy ny tsanganana (1 ka hatramin'ny 15) dia mamorona tsaramaso, ary ny kianja tsirairay dia mampiseho izay asa na hery omena ny herinaratra.Ny chip dia manana pinezin'ny herinaratra maro toa ny vss (tany) sy ny CVDD na DVDD (famatsiana herinaratra), izay miparitaka manodidina ny fijanonana ny sôkôlà.Pinovina toy ny clkin, rest, tms, tsa, tdi, ary tdo eo akaikin'ny farany ambany dia ampiasaina amin'ny fandaharam-potoana sy ny fandotoana amin'ny jtag.

Ny pins hafa dia mampifandray ny mpanamboatra ny faritra ivelany ho fahatsiarovana toy ny fahatsiarovana sy fitaovana hafa.Anisan'izany ny adiresy adiresy (EAW), tsipika data (EDX), Chip Misafidy (CEX), ary fifehezana famantarana (mitazona, busreq, sns).Ho hitanao ihany koa ny fantsom-pifandraisana ho an'ny seranan-tsarimihetsika toy ny McBSP, ary ankapobeny ny tanjona I / OS (GPIO), ny fanaovana ny sôkôlà ho mora amin'ny famolavolana maro.Any afovoan-tsofina, dia misy vss sy vdd pins mitambatra mba hanampy amin'ny hery sy ny fifandanjana hafanana.Ity laminasa ity dia manampy ny mpanamboatra mandeha tsara, indrindra fa satria natao ho an'ny asa fanodinana famantarana nomerika haingam-pandeha haingam-pandeha.

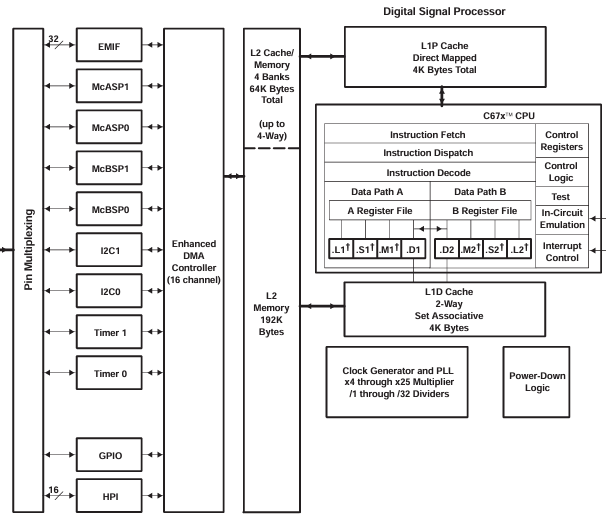

TMS320C6713B diagram

Ny sary mandeha amin'ny alàlan'ny TMS320C6713B, ao anatin'izany ny TMS320C6713B6B6715, dia mampiseho ny fomba fiasan'ity mari-pamantarana nomerika (DSP) ary mampifandray amin'ny singa hafa.Any afovoany no C67x + CORE + CPU, izay mampiasa karazana endrika manokana antsoina hoe VLIW (teny lehibe fampianarana lava).Izany dia ahafahany mihazakazaka hatramin'ny toromarika valo amin'ny fotoana mitovy, fa tena haingana ho an'ny asa toy ny fanodinana audio na famantarana.Ny mpanamboatra dia manana lalana roa lehibe, lalana A sy lalana B, samy manana ny fisoratana anarana sy ny andiany manokana amin'ny fikarakarana matematika sy ny fandidiana ny matematika sy ny lojika.Izany dia manampy ny mpanamboatra ny kajy sarotra sy mahomby.

Raha hadino, ny DSP dia misy ny cache L1 ho an'ny torolàlana sy angon-drakitra (4KB tsirairay) sy ny fahatsiarovana L2 lehibe kokoa (192KB), izay afaka miasa toy ny cache na ampiasaina mivantana.Misy ihany koa ny cache / cache controller izay mitantana hatramin'ny sakana indianina 64kb 64KB, manampy ny fidirana haingana.Ny chip dia misy ny mpifehy dma misy fantsona 16 mba hamindra data eo amin'ny fahatsiarovana sy ny peripherts nefa tsy manalavitra ny CPU.Izy io dia manohana ny fifaneraserana isan-karazany toy ny Emif ho an'ny fahatsiarovana ivelany, MCASP sy MCSP ho an'ny serasera serasera, I2C, Timor, Gpio, ary HPI ho an'ny fifaneraserana.Ireo dia mifandray amin'ny alàlan'ny PIN MARLIPEPSING, mamela ny fanitsiana mora mifototra amin'ny filàn'ny tetikasa.Manana rafitra famantaranandro miaraka amin'ny Pll izay manitsy ny hafainganam-pandeha amin'ny alàlan'ny fampitomboana na fizarazarana ny famantaranandro, ary lojika ny herinaratra mba hamonjy angovo.Ho an'ny fanaraha-maso sy ny fanaraha-maso ny rafitra dia ahitana ny fanorenan-tsarimihetsika sy ny fifehezana ny fizarazarana.

TMS320C6713BZDP225 voafaritra manokana

Type	fikirana
mpanamboatra	Fitaovana Texas
ANDIAN-DAHATSORATRA	Tms320c67x
Packaging	lovia
Sata part	Mavitrika
Type	Point Point
interface tsara	Host Interface, I2C, MCASP, MCBSP
Ny tahan'ny famantaranandro	225MHZ
Fahatsiarovana tsy misy	Ivelany
On-chip ram	264Kb
Voltage - I / O	3.30v
Voltage - Core	1.26v
Mari-pana	0 ° C ~ 90 ° C (TC)
Typeing Type	Tendrombohitra
Fonosana / tranga	272-BBGA
Package mpamatsy mpamatsy	272-BGA (27x27)
Laharana vokatra fototra	TMS320

TMS320C6713BYP225 Fampiharana

Fanodinana audio

Ny TMS320C6713B3BZDP225 dia ampiasaina amin'ny rafitra audio noho ny fahaiza-manao avo lenta sy ny fahaiza-manao avo lenta.Izy io dia mety amin'ny asa toy ny fitoviana, fanivanana, fanakanana, fanafoanana, feon-kira, ary ny fanaraha-maso ny ranonorana amin'ny fifangaroan-doko nomerika, ny mpikatroka ary ny fitaovam-pianarana.Ny fanohanan'izy ireo seranan-tsambo serial (MCASP sy MCBSP) dia mahatonga azy ho tonga lafatra amin'ny asa fampidirana Audio / Output, rafitra fankatoavana ny feo, ny zavamaneno nomerika, ary ny rafitra fanamafisana ny feo avo lenta.

fifandraisan-davitra

Ao amin'ny sehatry ny telecom, ity DSP ity dia mitendry anjara toerana amin'ny fitantanana ny angon-drakitra avo lenta sy ny tetikady fanodinana sarotra.Ampiasaina amin'ny fanodinana baseband ao anaty trano fonenan-tsolika sy maoderina.Ny fahafahan'ny mpanamboatra mitantana ny algorithming mandroso ho an'ny fanitsiana diso, ny famoretana sy ny fametahana angon-drakitra dia manome antoka ny feo sy ny fifindran'ny angon-drakitra manerana ny tambajotra.Izy io koa dia manohana ny fifamoivoizana tambajotra sy ny fanodinana fonosana ao amin'ny làlan-tsofina sy ny fihodinana, izay mandray anjara amin'ny rafitra fifandraisana mahomby sy manan-tsaina.

Image Express

Ny TMS320C6713B3BZDP225 dia ampiasaina amin'ny fitaovana ara-pitsaboana toa ny ultrasound, ct ary mri milina.Izy io dia mamela ny fanodinana haingana ny angon-drakitra sary, fanatanterahana ny fiasana toy ny fihenan'ny tabataba, ny fanatsarana ny sisiny ary ny fananganana sary ara-potoana.Miaraka amin'ny karazan-tariby aritmetika matanjaka sy ny fikarakarana fahatsiarovana azy, ity dsp ity dia manatsara ny sary sy mampihena ny fahatarana diagnostika.Ny andraikiny dia zava-dehibe amin'ny fampiharana izay misy ny fanaraha-maso ny marary na ny fomba fitarihana ny sary dia mora tohina.

Automatique indostrialy

Ao amin'ny tontolo fanaraha-maso ny indostria, ity DSP ity dia natoky ny fanaraha-maso moto tsara, robotika ary fanaraha-maso.Mamolavola angon-drakitra avy amin'ny motors sy mpikatroka hiantohana ny fanaraha-maso ny fihetsiketsehana marina, izay zava-dehibe ho an'ny milina CNC, andalana fivoriambe ary robotika.Ny fanodinana famantarana haingana dia ahafahan'ny rafitra fanaraha-maso azo itokisana, miantoka ny fahombiazan'ny angovo sy ny fiarovana ny asa.Ampiasaina amin'ny tambajotra sensor sensor ihany koa ilay fitaovana mba hanatanterahana ny famakafakana angon-drakitra eo an-toerana ary hampihena ny enta-mavesatra amin'ny rafitra foibe.

Automative Systems

Amin'ny fiara maoderina, ity DSP ity dia manohana ny fangatahana infotainment sy fiarovana.Izy io dia mitazona ny fanodinana data sy horonan-tsary ho an'ny rafitra fialamboly fiara, ao anatin'izany ny fanafoanana ny tabataba sy ny fanatsarana feo.Ankoatr'izay, dia manamboatra angon-drakitra ao amin'ny rafitra fanampiana mpamily (ADA), manampy amin'ny fitazonana zavatra, ny fampitandremana fialana amin'ny lalana, ary ny fifehezana mampifanaraka.Ny fahatokisany sy ny hafainganam-pandehany dia mety ho an'ny asa ao anaty elektronika fiara.

Miaramila sy Aerospace

Ny TMS320C6713B3BZDP225 dia ampiasaina amin'ny rafitra radar, sonar, ary ny serasera serasera azo antoka amin'ny fampiharana fiarovana.Izy io dia mitantana ny fisintonana famantarana, tabataba, tabataba, ary famakafakana ny onjam-peo ho an'ny rafitra fanaraha-maso sy ny kendrena.Ao Aerospace, dia manohana ny satam-pifandraisana satelita sy ny fanodinana telemetry.Ny fahafahan'ny mpanolo-tsaina hiatrika ny fitakiana ny angon-drakitra sy ny famoahana ireo fitahiriana dia miantoka ny fahatokisanany amin'ny tontolo feno horakoraka sy avo lenta.

TMS320C6713BZDP225 ampahany mitovy

• Tms320c6713bgdp225

Ny TMS320C6713BGDP225 dia variana akaiky ny TMS320C6713B6BYP225Ny fanalavirana voalohany dia mipetraka ao anaty fonosana anatiny na fanamboarana fanamboarana kely (matetika mifandraika amin'ny mari-pana amin'ny mari-pana na safidy ara-pitaovana) izay mety hisy fiantraikany amin'ny famatsiana na fanarahan-dalàna amin'ny tontolo sasany.Koa satria manome fampisehoana mitovy sy mifanentana amin'ny PIN izy io, dia fanoloana mivantana dia manoloana ny iray amin'ireo safidy mety indrindra raha tsy misy ny BZDP225.

• Tms320c6713bzdp300

Ny TMS320C6713B6B300 dia manangana fampisehoana amin'ny hafainganam-pandeha haingana kokoa amin'ny 300 MHZ mandritra ny fitazonana ny fonosana bga sy ny fepetra takian'ny BGA.Ity haingam-pandeha fanodinana ity dia ahafahan'ny famonoana haingana kokoa ny algorithms mitsingevana, izay mety amin'ny fampiharana izay mitaky avo kokoa amin'ny alàlan'ny fanodinana audio na fampidirana am-peo.Ho an'ireo mitady hanatsara ny fampivoarana ny rafitra tsy misy ny hardware, dia fanavaozana lehibe kokoa amin'ny dikan-teny 225 MHZ.

• TMS320C6713BGDP300

Ny TMS320C6713BGDP300 dia manolotra ny hery fanodinana 300 mhz mitovy amin'ny BZDP300, fa toa ny bgdp225, dia mety hampiditra tsy fitoviana kely ao anaty fonosana anatiny na fitaovana famonosana.Mijanona eo amin'ny pin-mifanentana sy mifanaraka amin'ny ankamaroan'ny tranga fampiharana izany.Izany dia mahatonga azy io ho safidy tsara indrindra amin'ny fampisehoana avo lenta, indrindra ho an'ny tontolo indostrialy na réundulated izay mety hahalalan'ny singa sy ny fanarahana ny ampahany.

TMS320C6713BYBDP225 dingana fandaharana

1. Amboary ny tontolo fampandrosoana

Mba hanombohana fandaharana ny TMS320C6713B6BSP225, dia tsy maintsy mametraka ny kaody Composer Studio (CCS), ny tontolo fampandrosoana ny fampivoarana Texas (ALOHA).Ity tontolo iainana ity dia manohana ny fanangonana, ny debugging ary ny fitantanana ny tetikasa DSP.Ampifandraiso ny Kit (DSK) DSP Starter (DSK) na ny birao fampandrosoana manohana amin'ny alàlan'ny USB na ny jtag interface tsara amin'ny PC-nao.Ataovy azo antoka fa mahery vaika ny birao ary napetraka tsara ireo mpamily.Raha vao fantatry ny CCS ny fifandraisan'ny hardware, vonona ny hanamboatra ny sehatry ny tetikasanao ianao.

2. Mamorona sy amboary tetikasa vaovao

Alefaso ny CCS ary mamorona tetikasa vaovao natokana ho an'ny fitaovana TMS320C6713.Safidio ny kendrena kendrena mety, misafidy manokana ny CORE CORE CORE.Aorian'io, amboary ny setting sy ny lahatahin'ireo mpandray anjara, ireo dia ahitana ny famaritana ny fizarana fahatsiarovana, ny famaritana ny directori, ary ny fanitsiana ny sainam-pirenena mahomby.Raha mampiasa trano famakiam-boky fahatelo na an'i DSP / Bios Kernel ianao, dia ity ihany koa ny sehatra izay ampidirinao azy ireo amin'ny tontolo iainana.

3. Amboary ny kaody fampiharana anao

Izao no fotoana hanoratana ny tena fampiharana.Ny kaody dia azo soratana ao amin'ny C ho an'ny fahatsorana na amin'ny fivoriambe ho an'ny fampisehoana farany.Ny C6713 dia manohana ny fanatanterahana ny algorithms DSP, ary ny TI dia manolotra famakiam-bokatra DSP optimized (e.g., dsplib, imglib) hanafainganana ny fampandrosoana.Ataovy azo antoka fa mamolavola ny fitantanana fahatsiarovana ao an-tsaina, amin'ny fampiasana tsara ny RAM anatiny raha mandamina angon-drakitra lehibe kokoa amin'ny fahatsiarovana ivelany amin'ny alàlan'ny EMF.Ny fanodinana famantarana dia matetika misy ny famonoana haingana ny famerenam-bolo, ny fitantanana ny buffer, ary ny fitantanana manelingelina, ka manorata ny lojikao araka izany.

4. Manorina sy mandefitra ny fampiharana

Miaraka amin'ny fehezan-dalàna loharano vonona, ampiasao CCS hananganana ilay tetikasa.Ny fizotran'ny fananganana dia manangona ny kaody ary mampifandray azy hamokatra rakitra azo tanterahana (.out).Ento ao amin'ny DSP amin'ny alàlan'ny CCS ity vokatra ity.Azonao atao ny manomboka ny fizotran'ny debugging amin'ny fampiasana CCS Fitaovana CCS, asio fiatoana, jereo ny variana, zahao ny fisoratana anarana ary ny dingana amin'ny alàlan'ny toromarika.Ity dingana ity dia zava-dehibe amin'ny fisamborana ireo olana lojika na fotoana, indrindra amin'ny asa fanodinana famantarana.

5. Andramo sy optimize

Vantany vao mihazakazaka tsy misy hadisoana ny fandaharan'asa, dia manaova fitsapana fiasa mba hahazoana antoka fa natao araka ny tokony ho izy amin'ny fampiasana azo ampiharina.Ampiasao ny fitaovana fandraisam-bahiny CCS sy ny benchmarking mba handrefesana ireo metaly ho toy ny tsingerin'ny fampianarana, ny fampiasana ny fitadidiana ary ny fanemorana ny fanodinana.Miorina amin'ny fomba fijery ireo, alao ny kaody anao ho an'ny hafainganam-pandeha sy ny fahombiazan'ny loharanom-pahalalana.Ny teknika optimization mahazatra dia ahitana ny loopling tsy mivaingana, manamaivana ny fidirana amin'ny fitadidiana, ary manararaotra ny mari-pahaizana torolàlana momba ny fitarihana ny DESP Core.

6. Atsipazo ny fampiharana

Aorian'ny fitsapana sy ny fanokanana dia manomana ny fananganana vonona famokarana farany.Raha handeha tsy miankina ny DSP, dia mila mandefa ny fangatahana ho fahatsiarovana tselatra tsy misy fofonaina ianao mba ho mandeha ho an'ny herinaratra.Ity dingana ity dia mety mitaky fitaovana toy ny programmer flash na bootloader.Farany, fehezo ny fizotran'ny fananganana, ny sarintany fahatsiarovana, ny firafitry ny kaody sy ny rafitry ny rafitra mba hanohanana ny fampandrosoana, fanavaozana na filàna fandotoana.

TMS320C6713BYP225 Ny tombony

Fitsipika mitsingevana

Ny TMS320C6713B3BYP225 dia manome ny fanohanana teratany ho an'ny asa mitsingevana, izay mampiavaka azy amin'ny DSPS Pox.Ity fahaiza-manao ity dia manatsotra be dia be ny fampandrosoana ny algorithmika matematika saro-pady amin'ny alàlan'ny fanesorana ny filàna fanakorontanana ara-pomba sy ny fitantanana aritmetika.Sarobidy ny fahitsiana-pointing-teboka rehefa miasa miaraka amin'ny voka-dratsin'ny mavitrika na ny angon-drakitra saro-pady, ny fiantohana dia tena marina sy mora kokoa ny manamarina ny fitiliana.

Architecture marim-pototra

Ao amin'ny fototry ny TMS320c6713bzdp225 dia ny mari-pahaizana momba ny torolàlana lava (VLIW)Io fitoviana io dia manosika tsara, ny fanaovana ny sôkôla tsara indrindra amin'ny fangatahana mavesatra toy ny ffts, sivana, na ny fametahana fampifanarahana.Ny maritrano dia natao amin'ny fomba mahomby amin'ny fitarihana ny fampianarana ambaratonga amin'ny fomba mahomby, manampy amin'ny fampihenana ny fahalemena sy fanatsarana ny hafainganam-pandeha.

Ny fampidirana peripheral peripheral

Ny DSP dia namboarina miaraka amin'ny fahaiza-manao faha-tsy an-tsarimihetsika I / O sy ny fahatsiarovan-tena, ao anatin'izany ny seranan-tsarimihetsika Audio Multi-Channel (MCASP), seranan-tsambo serial (MCBSP), ary interface tsara 32-bit (EMIF).Ireo fifandraisana ireo dia manamora ny fampidirana ireo fitaovana ivelany ivelany toy ny codecs audio, sensor, ny mpampivadika data, na fahatsiarovana ny rames / tselatra avy any ivelany.Ny peripherals mitambatra dia mampihena ny filàna lojika ivelany na processions ivelany, manampy ny famolavolana rafitra sy ny vidin'ny fampandrosoana ambany kokoa.

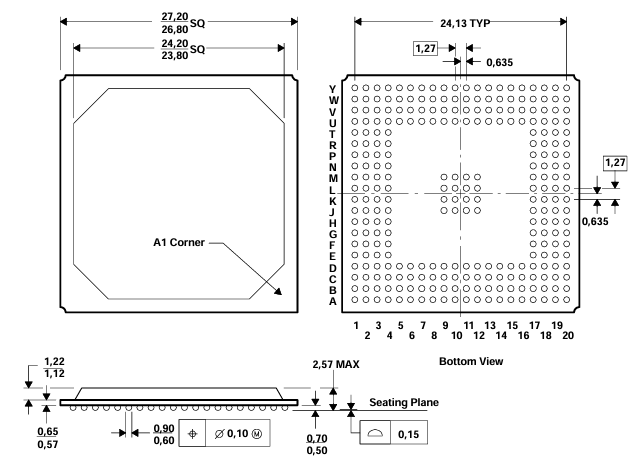

TMS320C6713BZDP225 Feno fonosana

• Karazana fonosana: Baolina plastika vita amin'ny plastika (pbga)

• Haben'ny vatana:

Nomery: 24.20 mm × 24.20 mm

Farafahakeliny: 23.80 mm × 23.80 mm

Maximum: 24.20 mm × 24.20 mm (sisiny ivelany)

• Ball Pitch: 1.27 mm mahazatra

• Diameter baolina: 0.90 mm (nominal), 0.60 mm (min)

• Fototry ny fonosana: 1.22 mm (max), 1.12 mm (min)

• Fiara mipetraka any afovoany: 0.15 mm

• Ball Array: 20 × 20 grid miaraka amin'ny toerana tsy hita maso (bola 272)

• Famoahana kaody fonosana: S-PBGA-N272

Famoahana fonosana

TMS320C6713BzDP225 Mpanamboatra

Ny TMS320C6713B3BZDP225 dia amboary Fitaovana Texas (Ti), mpitarika iray malaza eran-tany ao amin'ny indostrian'ny Semiconductor.ANDRIAMANITRA ao DALLAS, Texas, TI dia nanangana laza malaza amin'ny fanavaozana amin'ny fanavaozana ao amin'ny analog sy ny teknolojia fanodinana.Miaraka amin'ny fanodinana famantarana mari-pamantarana nomerika, ny TI dia namorona ny TMS320C6000 ™ DSP Platform (izay natomboka ny andiany C6713) mba hamahana ny filàna computing sarotra manerana ny indostria.Rehefa miantoka ny fanaraha-maso ny kalitao, ny fanamboarana kalitao, ary ny fanatrehana ny fitaovana rindrambaiko dia manohana ny ekipany, ao ny Studio Composer Studio sy ny trano famakiam-boky DSP.Betsaka ny fahatokisana Ti fa tsy ho an'ny hardware avo lenta toa ny TMS320C6713B6BDP225 ihany, fa ny fahatokisana sy ny fahazoana fotoana maharitra izay mitaky ny fangatahana iraka sy ny fampiasam-bola sy ny indostria.

Famaranana

Ny TMS320C6713B3BZDP225 dia dsp matanjaka izay ahafahana miatrika asa mavesatra toy ny fanodinana feo, marika fifandraisana, sary ara-pitsaboana ary milina maranitra.Miasa haingana izy io, ny laharana tànana tsara ary mampifandray mora foana amin'ny fitadidiana sy fitaovana hafa.Izy io dia ampiasaina amin'ny sehatry ny sary maro toy ny Audio, Telecom, ny fahasalamana, ny orinasa, ny fiara ary ny rafitra fiarovana.Avy amin'ny fanohanana tsara ihany koa izy io, fitaovana ho an'ny fampandrosoana, ary fahatokisana maharitra.Amin'ny ankapobeny, dia safidy marani-tsaina sy azo itokisana ho an'ny tetikasa sarotra izay mila fanodinana matanjaka.
