XCS20-3TQ144I BURECT GURUNT: Fampisehoana, fampiharana, alternative ary Datasheet

Ity torolàlana ity dia momba ny xcs20-3tq144i, karazana fpga fpga avy amin'ny fianakaviana Spartan / XL.Manazava ny zavatra ataon'ilay sôkôla, ny fomba fiasan'izy ireo ary ny toerana hampiasana azy io.Hianaranao momba ny fahaizany lojika, ny famoizam-bola / output / output, ny haavon'ny volavolan-dalàna, ary ny fomba itondrany ny hafanana samihafa.Mandrakizay ihany koa ny fomba hanomezana ny dingana ny dingana Kisary, ny fomba hidiran'ny famantarana sy hivoahana azy, ny fomba hananganana sôkôla marobe, ary inona ny tetik'asa tsara.Ny lahatsoratra dia manasongadina ihany koa ny refy fonosana, famokarana endrika ary modely hafa mety ho an'ny filàna famolavolana samihafa.

katalaogy

XCS20-3TQ144I Famintinana

ny Xcs20-3tq144i, namboarina mba hanaterana lojika mahomby amin'ny vidiny ho an'ny fangatahana mila haingam-pandeha sy fahaiza-manao lojika sy fahaiza-manao.Manome vavahady 20 000 eo ho eo izy io, manome loharano lojika ampy ho an'ny fampiharana ny famolavolana nomerika.Miasa amin'ny 3.3V miaraka amin'ny I / O Compatibility ho an'ny rafitra 3.3V sy 2.5V, dia manohana ny mari-pahaizana hafainganam-pandeha "-3", manamarika fifandanjana eo amin'ny fampiasa sy ny fampiasana hery.Voatanisa ho an'ny hafanana indostrialy avy amin'ny -40 ° C ka hatramin'ny + 100 ° C, izay mahatonga azy ho tsara amin'ny tontolo henjana.Misintona ny maritrano XC4000, miaraka amin'ny fanohanana ara-tsosialy ho an'ny fandaharana rafitra sy ny hafainganam-pandehan'ny rafitra mihoatra ny 80 MHz, indray mandeha, izay mety ho an'ny fanodinana famantarana, lojika ary mifehy ny lojika amin'ny fitaovana saro-pady.Ny fianakaviana Spartan sy Spartan-XL dia maneho ny taranaka voalohany ao amin'ny FPGA izay mikendry ny fandanjalanjana ny fampisehoana sy ny fomba fandanjalanjana.Namboarina tamin'ny maritrano XC4000, dia manolotra ny endri-javatra lojika tsara ho an'ny fangatahana avo lenta, saram-bidy.

Raha miankina amin'ity fitaovana Spartan azo itokisana ity ny tetik'asa, dia miaro ny baikon'ny XCS20-3tQ144I anio mba hahazoana antoka ny fahazoana azy mandritra ny farany.

Xcs20-3tq144i modely

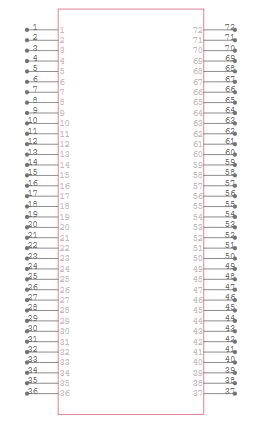

Xcs20-3tq144i

Xcs20-3tq144i diansprint

XcS20-3tq144i 3D Model

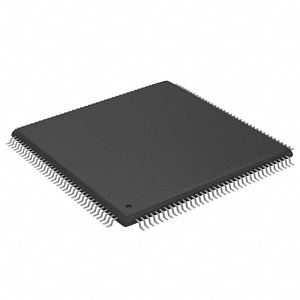

XCS20-3TQ144I

Lojika lojika: Ny XCS20-3TQ144I dia manome vavahady 20 000 eo ho eo, manome toerana ampy hampiharana ny fizaran-drongony nomerika.Ity fahaiza-manao ity dia mety tsara amin'ny fampiharana lojika eo an-tanan-jaza, toy ny milina ara-panjakana, mpanara-maso fifandraisana, ary asa fanodinana famantarana famantarana tsy mitaky loharanom-bola FPGA.

I / O Pins: Miaraka amin'ny fanohanana hatramin'ny 113 Input / Routput Pins, ny fitaovana dia ahafahana mifampiresaka tsara amin'ny singa ivelany.Ireo andalana I / O ireo dia azo amboarina amin'ny fenitra isan-karazany, mamela ny hampiditra ny FPGA amin'ny sensor, ny modules fahatsiarovana, ny bus serasera, ary ny peripherals rafitra hafa.

Solosaina voltage: Ny fitaovana dia miasa amin'ny famatsiana 1,3V ary mifanaraka amin'ny 3.3V sy 2.5V I / O fenitra.Ity haingam-pandeha volombava ity dia miantoka ny fampidirana mora kokoa amin'ny rafitra mifangaro ary manamaivana ny filàna singa miovaova fanampiny amin'ny famolavolana.

Speed ​​Speed: Ny mari-pahaizana hafainganam-pandeha "-3" dia mamantatra ny fotoam-potoana fanemorana anatiny sy ny fanemorana ny fampielezana.Ity fanasokajiana ity dia manampy amin'ny fanombanana matetika ny fandidiana sy ny fotoam-pivoriana farany, indrindra ho an'ny famolavolana sy fampiharana sy fangatahana mitaky fampisehoana maharitra.

Sehatra Suhu: Nomanina ho an'ny mari-pana amin'ny mari-pana amin'ny -10 ° C ka hatramin'ny 100 ° C, ny XCS20-3TQ144I dia namboarina ho an'ny fandidiana azo itokisana amin'ny tontolo ilaina.Izy io dia mety ampiasaina amin'ny fampiharana rugged toy ny automation indostrialy, rafitra ivelany, ary elektronika automatique izay takiana ny fandeferana feno hafanana.

fanahafana : Ity FPGA ity dia manohana ny fandaharana rafitra ao anaty rafitra, mamela ny hanavao sy hanova ny famolavolana na dia rehefa vita ny sôkôlà amin'ny PCB.Ity fahaiza-manao ity dia ilaina mandritra ny fampivoarana sy ny fanatsarana ny saha, satria manatsara ny fandanjalanjana sy ny fanalefahana ny fivoarana.

fanajana: Ny XCS20-3TQ144I dia tsy mifanaraka, midika izany fa mety misy ny firaka na zavatra voafetra hafa.Raha mety amin'ny rafitra indostrialy sy lova maro be dia be ny fetrany, mety hisy fiantraikany amin'ny fahafaha-miasa aminy ny fampiasana vokatra vaovao voafatotry ny fenitry ny tontolo iainana sy ny fiarovana.

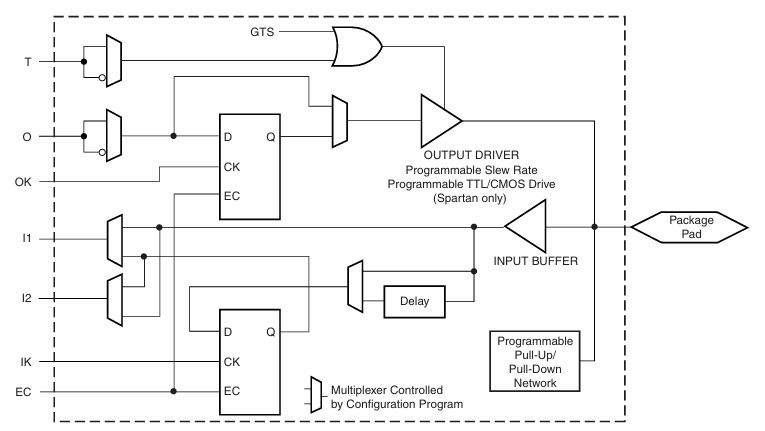

Ny sary an-tsary Spartan / XL IOB

Ity diagram ity dia mampiseho ny fomba I / O Block (IOB) ao amin'ny SPartan / XL FPGA toy ny XCS20-3TQ144I mitantana sy mivoaka avy ao anaty sombin-tsofina.Izy io dia mitantana ny fidiram-bola sy ny fiasa amin'ny alàlan'ny lojika azo ampiasaina.Ho an'ny famoahana, ny famantarana dia mandalo marobe ary azo tehirizina ao anaty flip-flop alohan'ny alefany.Ny lalan'ny famoahana dia ahitana ny fanaraha-maso ny buffers telo-fanjakana (t), ny famantaranandro (ok), ary ny endri-javatra endri-javatra toy ny tahan'ny sime sy ny haavon'ny volotola (ttl / cmos).Ny mpamily ny mpamoaka dia mandefa ny famantarana farany mankany amin'ny PIN External External (Package Pad).Raha ny fidirana, ny famantarana avy amin'ny PIN External dia voaroaka voalohany, ary afaka mandalo fanemorana izany raha ilaina izany.Avy eo dia mandalo ny flip-flop hafa, izay ahafahana mipetaka amin'ny famantarana famantaranandro.Ny lalan'ny fidirana dia ahitana ny fisintonana azo ampiasaina na hisintona mba hisorohana ny soatoavina mitsingevana.Amin'ny ankapobeny, ny iOB dia mamela anao hifehy ny fomba hidiran'ny famantarana ary hivoaka ny FPGA miaraka amin'ny fotoana mety, ny haavon'ny volavolan-dalàna, ary ny fihetsika lojika, hanampiana ny XCS20-3TQ44I

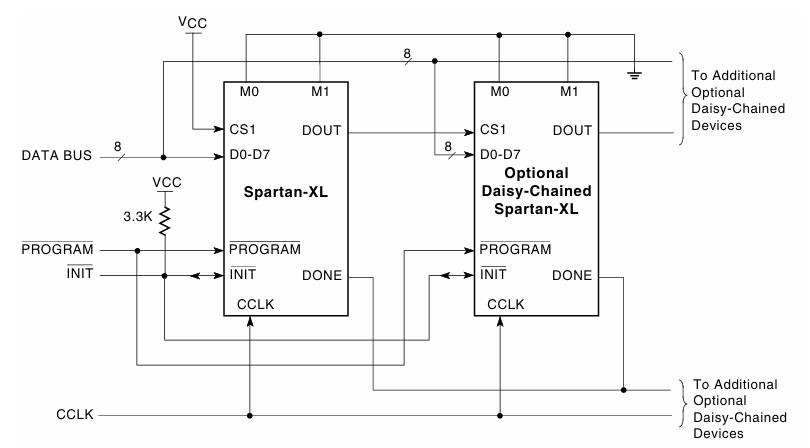

Spartan / XL Express mode Circuit Diagram

Ity diagra ity dia mampiseho ny fomba fpgas-Xl fpgas, toy ny XCS20-3TQ144INy chip voalohany dia mahazo data avy amin'ny rafitra amin'ny alàlan'ny Pins D0-D7.Ny mpikomy iray 3.3kω dia misintona ny tsipika avo indrindra raha tsy misy olana mandritra ny fananganana.Ny famantarana lehibe mifehy (programa, init, vita, ary cCLK) dia mizara manerana ny fpgas rehetra.Rehefa ambany ny fandaharana dia miomana amin'ny fanitsiana ny chip rehetra.Ny angon-drakitra avy amin'ny Dout voalohany amin'ny Chip voalohany amin'ny D0-D7 manaraka, dia mamela ny hazavan'ny daisy-heny amin'ny fitaovana marobe.Ny famantarana ny famantaranandro CCLK dia mitazona ny zava-drehetra ao anaty sync.Mahasoa ity fananganana ity raha maro ny fpgas dia tokony hamboarina haingana sy amin'ny filaharana marina.

XCS20-3TQ144I Fanamarihana

Type	fikirana
mpanamboatra	AMD / XILINX
ANDIAN-DAHATSORATRA	Spartan®
Packaging	lovia
Sata part	lany andro
Isan'ny labs / clbs	400
Isan'ny singa lojika / sela	950
Total Bits	12800
Isan'ny I / O	113
Isan'ny vavahady	20000
Voltage - famatsiana	4.5v ~ 5.5v
Typeing Type	Tendrombohitra
Mari-pana	-40 ° C ~ 100 ° C (TJ)
Fonosana / tranga	144-LQFP
Package mpamatsy mpamatsy	144-tqfp (20x20)
Laharana vokatra fototra	XCS20

XCS20-3TQ144I

Fanodinana famantarana nomerika (DSP)

Ny XCS20-3TQ144I dia mahavita mitantana ny marika data, izay mety ho an'ny asa DSP izay toa ny sivana, ny fanamboarana audio ary ny fanodinana horonan-tsary.Ny fanamboarana FPGA dia mamela ny fananganana fantsom-pifandraisana mahazatra mahazatra izay miatrika ny asa mavesatra aritmetika, izay fahita amin'ny fanodinana feo, ny fampihenana ny tabataba ary ny fampihenana ny tabataba ary ny fampihenana ny tabataba.Azonao atao ny mampifanaraka ireo barazy mivantana amin'ny hardware, miantoka ny fahalemen'ny ambany sy ny fampisehoana tsara kokoa noho ny fampiasana microcontrollers nentim-paharazana na mpikirakira ankapobeny.

Systems serasera

Ao amin'ny sehatra fifandraisana, ity FPGA ity dia manohana ny fanatanterahana ireo protocols isan-karazany ampiasaina amin'ny famindrana angon-drakitra, ny fanodinana ary ny fanaraha-maso diso.Na amin'ny rafitra tariby toy ny Ethernet na amin'ny modules Translions Translishion, ny XCS20-3TQ144i dia manome fotodrafitrasa lojika azo itokisana ho an'ny fiasa-tsarotra sy protocol-saro-pady sy protocol.Ny valin-kafatra sy ny valin-kafatra azo zahana sy ny valin-kafatra momba ny fomba fiasa dia tsara indrindra amin'ny fitantanana ny tànana, fanoratana, fonosana, fonosana ary fifehezana ny mari-pahaizana momba ny fitaovana fifandraisana mahazatra.

Rafitra fanaraha-maso sy automatique indostrialy

Ao amin'ny automatique, robotika, na fampiharana mifehy ny môtô, ny XCS20-3TQ144I dia manome ny fahaiza-miaina sy ny fanodinana ny fitantanana ny sensor sy ny fipoahana sensor.Azonao atao ny mamolavola tadivavarana voafaritra tsara izay hiantoka ny hetsika sy ny valin-kafatra haingana sy ny valiny haingana, tsara ao amin'ny milina CNC, mpiampita ary rafitra PLC.Ny toerana mari-pana eo amin'ny solosaina dia miantoka bebe kokoa ny faharetany sy ny fanatanterahana ny tontolo iainana henjana.

Rafitra famotsorana data

Ny fahaizan'ny fanodinana paralianina FPGA dia manatsara ny fanangonana sy ny fitantanana angon-drakitra be dia be avy amin'ny mpiambina analog-to-digital (adcs), sensor, na fitaovana fandrefesana hafa.Zava-dehibe amin'ny fitaovana ara-tsiansa sy ny fanaraha-maso ny tontolo iainana izay tsy maintsy anaovana angon-drakitra sy famakafakana an-tsehatra an-toerana alohan'ny hisoratana na alefa.Ny fahaizana manamboatra lojika dia mamela ny fanivanana, ny famoretana ary ny fisafidianana ny sensor.

Sary sy fanodinana horonantsary

Amin'ny fangatahana sary sary toy ny fanaraha-maso, ny fijery ara-pitsaboana ary ny fahitana milina, ny XCS20-3TQ144I dia afaka manao data data.Izy io dia manohana ny fitetezana Edge, fanenjehana zavatra, na ny fanodikodinana Pixel dia miasa mivantana amin'ny hardware.Izany dia manaisotra ny bottleneck fanodinana izay endrika CPUs amin'ny ankapobeny amin'ny alàlan'ny asa avo lenta ary mamela ny fampisehoana tsara kokoa amin'ny fampiharana mitaky fotoana fanehoan-kevitra haingana, toy ny rafitra fisafidianana automatique.

Fitaovana tambajotra

Ampiasaina amin'ny routers, switch, ary mpiasan'ny tamba-jotra tambajotra, ny FPGA dia afaka mitantana ny fandikana ny fonosana, ny fandikana protocol, ary ny fitantanana buffer.Azonao atao ny manafatra fiasa manokana toy ny fisafoana ny lohateny na ny fanamarinana ny FPGA, izay manatsara ny rafitra ho an'ny latency ambany sy ny Flatter.Ny fifandraisan'ny I / O Compatible sy ny lojika programa dia manamboatra mora foana ny tetezana eo anelanelan'ny fenitra serasera samihafa.

Electronika automatique

Ity fitaovana ity dia mifanentana tsara amin'ny rafi-pitaterana fiara toy ny Infotainment, ny fitaovana fampitaovana dashbobo, ary ny rafitra mpanampy mpamily (ADA).Ny fahaizany manohy ny mari-pana indostrialy dia miantoka ny fitoniana amin'ny tontolon'ny fiara.Ny asa toy ny fanodinana famantarana ho an'ny fidirana amin'ny fakan-tsary, ny fampidirana angon-drakitra avy amin'ny Subsistems fiara marobe, na mifehy ny fiara fitaterana fiara dia afaka amboarina avokoa ao amin'ity FPGA ity.

Aerospace sy fiarovana

Amin'ny fiarovana sy avionika, izay zava-dehibe sy ny fitondran-tena tsara indrindra, ny XCS20-3TQ144INy fanitsiana tsy misy fofona sy ny fandeferana amin'ny taratra (amin'ny lafiny sasany noho ny maritrano tsotra kokoa) dia ataovy izay mety amin'ny rafitra sidina sy ny asa fitsikerana.

Fitadinana sy famoarana fandrefesana

Oscilloscope, mpandinika lojika ary mpamokatra famantarana dia mahazo tombony amin'ny zava-bita sy mampanan-danja amin'ity FPGA ity.Izany dia ahafahana manorina sehatra fitsapana mora ampiasaina izay toa ny fiasa toy ny fiasa, ny taranja Waveform, na ny famakafakana famantarana dia azo amboarina ny famokarana amin'ny famerenam-bokatra, fanatsarana ny fahaiza-miaina ary ny fanitarana ny fahaizana mamokatra sy ny fanitarana ny fahapotehan'ny vokatra.

Xcs20-3tq144i mitovy

• Xcs20-4tq144c

Ny XCS20-4TQ144C dia vahaolana mifanentana amin'ny XCS20-3TQ144I, ao anaty fonosana TQFP 144-pin mitovy ary manolotra ny 113 I / O sy ny vavahady 20000.Ny fahasamihafana lehibe dia ao amin'ny mari-pahaizana hafainganam-pandehany, izay ny fanondroana "-4" dia manondro fampisehoana kely ambany kokoa raha oharina amin'ny dikan-teny "-3".Izy io dia miasa ao amin'ny range ara-barotra (0 ° C ka hatramin'ny 85 ° C), ka mahatonga azy ho mpisolo toerana tsy mitaky fandeferana amin'ny tontolo iainana.Ho an'ny famolavolana lova izay laharam-pahamehana dia manome laharam-pahamehana amin'ny alàlan'ny fampisehoana farany indrindra, ity fitaovana ity dia manolotra fanoloana seamless.

• Xcs20-4pq208c

Ity variana ity dia tonga ao anaty fonosana PQFP 208-PIN ary manohana ny 160 I / O Pins, mihoatra ny 113 amin'ny xcs20-3tq144i.Izy io dia mitazona ny fahaiza-manao sy ny haingam-pandeha mitovy haingam-pandeha (-4), manolotra fahaiza-manao mitovy.Ny fanisana ny i / o ny fanisana dia tena tsara amin'ny famolavolana mitaky fifandraisana ivelany kokoa, toy ny fifehezana ny interface tsara na ny fanodinana data.Izy io dia mety tsara ho azy io rehefa mila mizara I / O ianao tsy manova ny fampiharana lojika.

• XCS20-4VQ100C

Ny XCS20-4VQ100C dia safidy compact ao anaty fonosana VQFP 100-Pin miaraka amin'ny 77 I / O PinsNa dia kely kokoa aza ny pin-paty, ny dian-tongotra kely kokoa dia mety tsara ho an'ny famolavolana saro-pantarina izay toerana misy ny trano fonenana.Izany dia mahatonga azy io ho safidy tsara indrindra ho an'ireo mitady ny miniaturize ny fitaovan'izy ireo mandritra ny fitehirizana ny fpgga fpga, indrindra amin'ny rafitra napetraka na fampiharana azo ampiasaina.

Xcs20-3tq144i dingana

1. Fidirana famolavolana

Ny fandaharana dia manomboka amin'ny alàlan'ny famoronana ny famolavolana fizarazarana nomerika amin'ny alàlan'ny fiteny famaritana hardware (HDL) toy ny VHDL na Verilog.Ity dingana ity dia tanterahana ao anatin'ny rindrambaiko Webpack Software Webpack, izay manome tontolo iainana fampandrosoana ho an'ny fanoratana sy fitantanana ny kaody FPGA.Mandritra io dingana io dia mamaritra ny fihetsiky ny fiasa lojikao, ny fisoratana anarana, ny milina ara-panjakana ary hifanerasera arakaraka ny zavatra takian'ny fampiharana anao.

2. synthesis sy fampiharana

Vantany vao voasoratra ny kaody HDL dia tsy maintsy ho synthesized.Ity dingana ity dia mandika ny kaody haavo avo lenta amin'ny alim-pitaovana amin'ny valim-baravarana izay mifanentana amin'ny sakana lojika anatiny ao amin'ny XCS20-3tq144i.Aorian'ny synt synt synt ny sarintany dia ny sarintany ny allistika amin'ny loharanon-karena ara-batana amin'ny fpga.Izy io dia manome endrika ny lojika, ny làlan-kaleha ara-dalàna, ary hiantoka ny sakana amin'ny fotoana.Io no misy an'i ISE dia manatsara ny famolavolana anao ho an'ny faritra, haingam-pandeha na hery miankina amin'ny safidinao voafantina.

3. Generation Bitstream

Aorian'ny fanatanterahana, ny famolavolana dia avadika ho rakitra fanamafisana fantatra amin'ny anarana hoe bitstream (.bit).Ity rakitra ity dia ahitana ny fampahalalana rehetra ilaina amin'ny fandaharana ny FPGA, ao anatin'izany ny fandaharam-potoan'ny sakana lojika, ny làlan-kianja ary ny fitrandrahana.Zava-dehibe io dingana io satria ny bitstream dia miasa ho toy ny tetezana eo anelanelan'ny famolavolana rindrambaiko sy ny fanamafisana ny hardware.

4. Fandaharana ny FPGA

Mba hampidinina ao amin'ny FPGA ny bittream, dia hampiasa ny fiantraikan'ny rindrambaiko misy ao amin'ny ISE.Atombohy amin'ny fampifandraisana ny XCS20-3tQ144I amin'ny solosainao amin'ny alàlan'ny programam-boninkazo mifanaraka amin'ny lampihazo Xilinx USB.Manomboka ny fiantraikan'izany, ary hahita ny fitaovana FPGA amin'ny fampiasana sisintany-scan.Avy eo, asao ny rakitra novokarinao .bit amin'ny fitaovana hita ary manangana ny fizotran'ny fandaharana.Ny fitaovana dia mamindra ny bitstream mankany amin'ny fitaovana, manamboatra ny lojika anatiny.

5. Fanamarinana

Vantany vao vita ny fandaharana, manamarina fa ny FPGA dia tena mihetsika araka ny nokendrena.Izany dia azo atao amin'ny alàlan'ny fitsapana fiasa eo amin'ny birao fampandrosoana na testbench, na amin'ny alàlan'ny fihazakazahana simulation ao amin'ny ISE amin'ny alàlan'ny onjam-peo.Raha tsy mahafeno ny fanantenany ny vokatra, miverina amin'ny fidirana amin'ny famolavolana na ny synt synt ny dingana mankany amin'ny famahana ny lojikao ary havaozina ny lojikao.

XcS20-3TQ144I Feno fonosana fonosana

• Karazana fonosana: 144-tqfp (fonosana flat flat)

• Haben'ny vatana: 20 mm × 20 mm

• dity (Fitaovana mitarika): 0.5 mm

• Typeing Type: Tendrombohitra eny ambony tendrombohitra

• Fonosana / tranga: 144-LQFP (fonosana fisaka ambany ambany)

Xcs20-3tq144i mpanamboatra

Ny XCS20-3TQ144I dia noforonina tany am-boalohany Xilinx, Orinasa iray mitarika eo amin'ny sehatry ireo fitaovana lojika programmable izay fantatra amin'ny fanaovana mpisava lalana ny teknolojia FPGA.Manaraka ny fahazoan'i Xilinx Fitaovana Micro Advanced (AMD ) Tamin'ny 2020, ny vokatra Xilinx FPGA XIILINX FPGA, ao anatin'izany ny XCS20-3TQ144I, dia mivarotra sy tohanana eo ambanin'ny marika AMD.Nanohy ny lova ny fanavaozana Xilinx ny AMD tamin'ny fanolorana ny fanohanana famolavolana, ary ny fitantanana ny fiainana maharitra, ary ny fampifangaroana ao anaty portfolio midadasika kokoa.Raha ny mpanamboatra ofisialy, AMD dia miantoka ny fidirana amin'ny tahirin-kevitra, fitaovana rindrambaiko, ary ny fitaovana ilaina amin'ny fampiasana lova sy fianakaviana FPGA amin'izao fotoana izao.

Famaranana

Ny XCS20-3TQ144I dia sombin-javatra azo itokisana sy azo itokisana izay miasa tsara amin'ny tetik'asa elektronika maro, indrindra fa izay mila lojika sy mifehy ny haino aman-jery.Izy io dia afaka miatrika tontolo henjana, manohana ny fandaharana rafitra, ary miasa tsara amin'ny zavatra toy ny fanodinana famantarana, milina indostrialy, rafitra fifandraisana, ary ny maro hafa.Azonao atao ihany koa ny misafidy dikan-tsarimihetsika mitovy amin'ny sôkôlà miaraka amin'ny pins bebe kokoa na vitsy kokoa arakaraka ny filan'ny famolavolana anao.Ny fandaharana dia mahitsy amin'ny fampiasana fitaovana Xilinx.Na dia avy amin'ny fianakaviana FPGA taloha be dia mbola ilaina ankehitriny ary tohanan'ny AMD, ny orinasa izay mitantana ny sombin-tsokosoko Xilinx rehetra.

Datasheet PDF

Xcs20-3tq144i Datasheets:

Xilinx refund211 Cert.pdf

Spartan, setex FPGA / SCD 18 / OCT / 2010.pdf
