Inona ny LDR sy ny fomba fiasa amin'ny elektronika

Ny mpanohitra iray, na ny LDR dia singa manokana izay mihetsika amin'ny hazavana amin'ny alàlan'ny fanovana ny fanoherana azy.Arakaraka ny ahazoany ny hazavana kokoa dia mihena ny fihoarany.Ity endri-javatra tsotra nefa matanjaka ity dia mahatonga azy io ho tsara ho an'ny fitaovana mila mahatsapa na maizina.Avy amin'ny jiro an-dalambe ka hatramin'ny fanairana ny mpangalatra, ny LDRS dia ampiasaina amin'ny rafitra maro izay miantehitra amin'ny fametahana jiro mandeha ho azy.Mora ampiasaina izy ireo, mora, ary miasa tsara amin'ny boribory fototra sy mandroso kokoa.Ity lahatsoratra ity dia manazava ny fomba fiasan'ny LDRS, ny fomba naoriany, ary ny toerana ahafahanao mampiasa azy ireo amin'ny fampiharana tena misy.

katalaogy

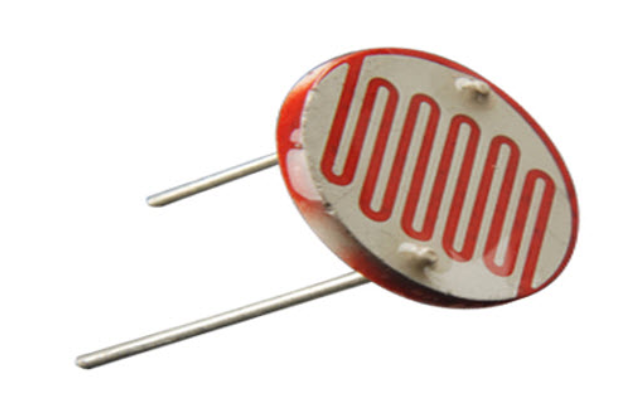

Sary 1. Mpandevozim-pitondrana hazavana

Fampidirana ny mpanohitra ny hazavana

ny Resistor maivana (LDR) maivana dia ampahany elektronika izay mihetsika amin'ny hazavana.Rehefa latsaka eo ny hazavana dia miova avy hatrany ny fanoherana azy.Arakaraka ny ahazoany ny hazavana kokoa dia mihena ny fihoarany.Tsy kely io fanovana io - afaka mifindra manerana ny faritra malalaka.Ao anaty haizina, ny LDR iray dia mety hanohitra maro megaohms, fa amin'ny hazavana mamiratra, izay afaka midina ho vitsy ohms ry zato.Noho io fihetsika io, ny LDRS dia ampiasaina amin'ny fitaovana maro izay ilaina ny fahazavana maivana.

Ity valin-teny amin'ny hazavana ity dia miankina amin'ny halavan'ny onjam ny hazavana.Ny sela sasany dia misy fiantraikany amin'ny hafa mihoatra ny hafa, izay midika fa tsy ny hazavana rehetra no mitovy.Izany no iray amin'ireo antony mahatonga ny LDRS voafidy tsara miorina amin'ny toerana sy ny fomba hampiasana azy ireo.

LDRS dia vita Fitaovana semiconductor, izay mamela azy ireo hamaly ny mazava.Ny fitaovana mahazatra ampiasaina dia cadmium sulfide (CD). Na izany aza, noho ny ahiahy momba ny tontolo iainana, ity fitaovana ity dia voafetra ao amin'ny firenena eoropeana maro.Fitaovana hafa Cadmium Selenide (CDSE) Voafetra ihany koa noho ny antony mitovy.Hafa toy ny mitarika sulfide (pbs) sy indium antimonide (insb) indraindray ampiasaina amin'ny toerany.

Na dia vita amin'ny semiconductor aza ny LDRS dia mbola singa passive.Midika izany fa tsy mavitrika izy ireo na manambany na mifamadika famantarana.Tsy toy ny photodiodes na phototransistors, Manao ny LDRS tsy misy pn-junction.Izany dia mahatonga azy ireo tsy mitovy amin'ny fitaovana saro-pady hafa, ary ny ampahany aminy dia manome azy ireo ny fitondran-tenany manokana sy ny fampiasana malalaka.

Symbolol LDR

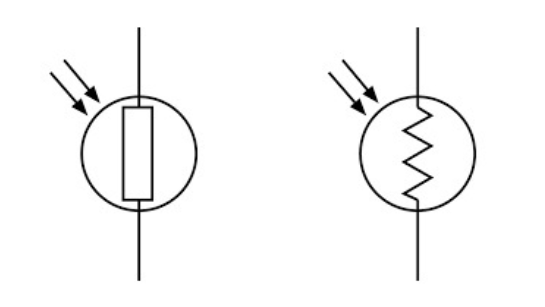

Sary 2. Symbolol LDR

Rehefa mamaky sarina fizaran-tany ianao ary miampita a Resistor maivana (LDR) maivana, ho hitanao fa ny tandindony dia toa mpihaza tsy tapaka.Inona no mampiavaka azy roa Ny zana-tsipìka manondro ny mpanohitra.Ireo zana-tsipìka ireo dia mba hampisehoana an'izany Ny hazavana dia mianjera amin'ny singa, izay inona no vokatr'izany eo amin'ny fitondrany.Ity fanoratana fahitana ity dia manampy anao hahatakatra fa ny lanjan'ny mpanohitra dia tsy raikitra - dia miova arakaraka ny habetsahan'ny hazavana mamely azy.

Ity fomba famantarana ity dia ampiasaina amin'ny ampahany mora tohina hafa ihany koa, toy ny photodiodes SY phototransistors.Amin'izany toe-javatra izany, ny zana-tsipìka dia manao tanjona mitovy - mba hampisehoana izany fahazavana mihetsika na misy fiantraikany amin'ny singa.Amin'ny fampiasana ireo tandindona ara -itana ireo dia lasa mora fantarina haingana ny fomba fiasan'ny ampahany tsirairay amin'ny faritra tsy misy ilana fanazavana lava.

Ahoana ny fananganana LDR

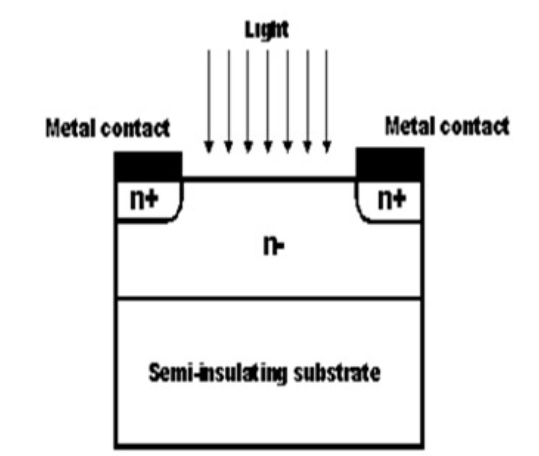

Sary 3. Ny ampahany sy ny firafitry ny LDR

ny Fananganana mpamoaka hazavana maivana (LDR) Manomboka amin'ny manokana fitaovana mora tohina izay afaka mamaly ny fiovana amin'ny hazavana.Ity fitaovana ity dia napetraka am-pitandremana tsara sy tsy misy fotony, matetika vita amin'ny tanimanga.Ny seramika dia toy ny insulator ary manome fanampiana ny firafitra manontolo.

Mba hahazoana ny fanoherana sy ny haino aman-jery tsara, ny fitaovana mora tohina dia nalamina tao a Modely Zigzag .Io endrika io dia mampitombo ny lalana tsy maintsy fitsangatsanganana ankehitriny, izay manampy amin'ny fanatanterahana ireo fananana elektrika tadiavina.ny zigzag fandaharana Mizara ho fizarana roa koa ny firafitra, izay ifandraisan'ny tsirairay amin'ny fifandraisana metaly.

Ireo fifandraisana vy ireo, antsoina koa Fifandraisana ohmic, napetraka amin'ny andaniny andaniny roa.Ny asan'izy ireo dia ny mamela ny herinaratra hikoriana sy hivoaka ny LDR.Zava-dehibe ny fananan'ny fifandraisana ireo Fanoherana tena ambany, ka ny fanovana rehetra amin'ny fanoheran'ny LDR dia tsy avy amin'ny vokatry ny hazavana fotsiny fa tsy avy amin'ny fifandraisana.

Ankehitriny, fitaovana manimba mitarika sy cadmium esorina amin'ny fanamboarana LDR satria tsy milamina izy ireo.Ny safidy azo antoka kokoa dia ampiasaina ankehitriny mba hampihenana ny fiantraikan'ny tontolo iainana raha mbola mitandrina ny LDR mahomby ny LDR.

Ahoana ny fomba fiasan'ny LDR

Ny fiasan'ny an LDR (mpanohitra ny hazavana) mifototra amin'ny fiantraikany tsotra nefa mahaliana antsoina photoconductivan.Midika izany fa mihatsara ny fanazavana ao amin'ny LDR raha mitondra herinaratra rehefa miharihary ny hazavana.Rehefa mamely ny velaran'ny LDR ny hazavana, ny angovo avy amin'io hazavana io dia voan'ny fitaovana, ary miovaova ny haavon'ny atomika.

Ao anatin'ilay fitaovana, elektronika mazàna mijanona ao amin'ny tarika valence, izay tsy mihetsika malalaka.Saingy rehefa ampy ny angovo maivana, dia manome azy ireo ny elektronika ireo, manampy azy ireo hitsambikina ao amin'ny Fividianana tarika.Amin'ity tarika vaovao ity dia afaka mihetsika malalaka ny elektronika ary mitondra herinaratra.Na izany aza, izany ihany no mitranga raha ny sary maivana manana hery mihoatra noho ny bandgap ny zavatra.

Raha mihoatra ny elektronika dia manao ity hitsambikina ity, ny isan'ny Mitombo ny mpitatitra entana.Izany dia mitarika amin'ny fitondran-tena tsara kokoa, izay midika hoe Ny ankehitriny izao dia afaka mikoriana amin'ny LDR.Vokatr'izany, ny mihena ny fanoherana.Ka rehefa mamirapiratra ny hazavana dia manome fanoherana kely kokoa ny LDR, ary rehefa maizina ny andro, dia miakatra ny fanoherana.Ity fihetsika tsotra ity dia ny mahatonga ny LDRS be dia be amin'ny fampiharana mampihetsi-po.

Nanazava ny LDR Circuit

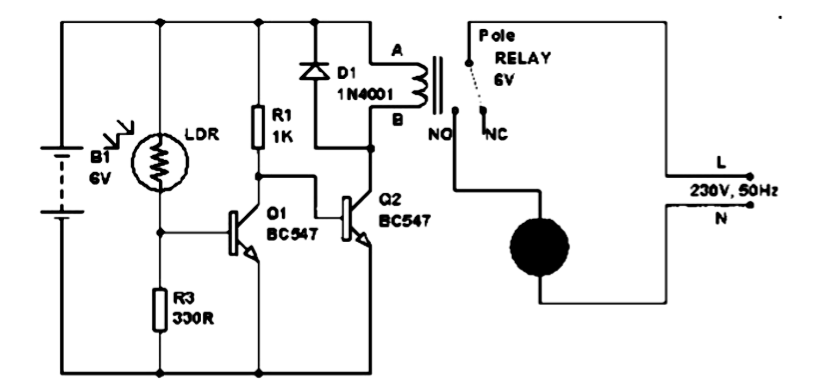

Sary 4. LDR Circuit Diagram

ny LDR Circuit Natao hanovana ny fiovana eo amin'ny hazavana, ary mampiasa singa fototra vitsivitsy mba hahatongavan'izany.Ireo matetika dia misy an LDR, Relay, Darlington Pair, Diode, ary mpamoaka sasany.Ny tanjon'ity fananganana ity dia ny hamadika jiro na fitaovana iray na tsy miankina amin'ny hazavana manodidina.

Ny faribolana dia mahazo ny heriny amin'ny a DC Voltage loharano, izay mety ho avy amin'ny a bateria na a Bridge Rectifier Circuit.Raha ny herin'ny AC dia ampiasaina, A Dingana famindrana Mampihena ny famatsiana 230V AC amin'ny 12V AC AC.Avy any, ny Bridge Rectifier-Mandamina ny diodes efatra namboarina tamin'ny fomba manokananamadika ny AC ho ao amin'ny DC.ny Voltage Regulator Avy eo dia mitondra ity dc 12V ity 6V DC, izay izay matetika ataon'ny LDR Circuit matetika.Ity fanamboarana ity dia miantoka fa ny jiro Sensor Circuit dia manana famatsiana maharitra sy mitohy, na dia ny fidiram-bolan'ny fenitra fenitra aza.

Mandritra ny niseho nandritra ny andro, ny fanoheran'ny LDR dia ambany 100 Ohms.Satria ny ankehitriny dia mikoriana hatrany amin'ny lalan'ny fanoherana faran'izay kely indrindra, ny ankamaroany dia mandeha amin'ny LDR ary mandalo ny singa hafa, toy ny Coil Coil.Vokatr'izany, ny Tsy mahazo hery ampy ny relay hampihetsika, ary mijanona ny hazavana mifandray NIALA.

amin'ny alina, Miova ny toe-javatra.Ny fanoheran'ny LDR dia miakatra be - matetika avo toy ny avo 20 megaohms.Miaraka amin'ity fanoherana avo ity, kely ny fandehan-javatra kely fotsiny amin'ny alàlan'ny LDR.Fa kosa, ny ankehitriny dia mitondra ny lalana hafa, izay alehany ao amin'ny Transistorsisista Darlington.Rehefa miakatra etsy ambony ny volavolan-kevitra eo amin'ny fototry ity mpivady ity 1.4v, ireo transister Alefaso, mamela ny fahafaham-po ampy hanatanjahana ny Relay Coil.Raha vao mihetsika ny relay, ny hazavana na fitaovana mifandray nivadika.

Ity mpanam-pahalalana ity dia mampiasa Fitsipika fototra momba ny fanoherana sy fikorianan-javatra ankehitriny Mba hifehezana ireo fitaovana mifototra amin'ny hazavana manodidina, izay manamboatra azy ho jiro ivelany, jiro mandeha ho azy ary fampiharana mitovy amin'izany.

Vokatry ny frewency amin'ny LDR

ny Ny fahatsapana ny LDR tsy miankina fotsiny amin'ny fomba mamirapiratra ny hazavana - miova miorina amin'ny halavan'ny onjam izany hazavana izany.Ny Wavelength dia mifandraika amin'ny loko na fatra ny hazavana.Ny LDRs sasany dia mandray andraikitra bebe kokoa amin'ny halavany sasany, indrindra fa izay latsaka ao anatin'ny sombiny manokana.Rehefa ny Wavelength Light any ivelany, ny LDR dia mety tsy hamaly mihitsy.Midika izany fa ny LDR dia tsy mitovy hevitra amin'ny karazana hazavana rehetra.

ny fitaovana ampiasaina amin'ny fanaovana ny LDR Milalao ny anjara toerana lehibe amin'ny fomba fihetsik'izy ireo.Ny fitaovana samy hafa dia mamaly tsara kokoa ny faritra samihafa amin'ny tontolon'ny jiro.Izany no antony mahatonga ny LDRS izay avy amin'ny karazana fitaovana iray dia mety hiasa tsara amin'ny antoandro, fa ny hafa kosa mety ho tsara kokoa noho ny fametahana hazavana ao amin'ny faritra infraRed (Ir).

Manokana, LDRSIC EXTRISIC-Ny dia natao tamin'ny fampiasana loto fanampiny - mirona kokoa ho mora tohina amin'ny halavany manokana.Ireo matetika dia ampiasaina rehefa mifampiraharaha Fahazavana infrared, toy ny amin'ny rafitra fanaraha-maso lavitra na ny fitaovana mampientam-po.Na izany aza, rehefa miara-miasa amin'ny infraRed, misy zavatra lehibe tokony hotadidinao: IR Radiation dia mitondra hafanana, ary io hafanana io dia afaka manorina ao anaty fitaovana.Noho izany, raha mampiasa LDR amin'ny fampiharana mifandraika amin'ny ID ianao, dia tsara ny Mitantana tsara ny hafanana Mba tsy hanimba ny singa na fiantraikany amin'ny maha-marina azy.

Fanemorana ny ora ao amin'ny ldrs

Iray amin'ireo zavatra tokony ho fantatra rehefa mampiasa an LDR ny latency, na fanemorana ny fotoana.Io dia manondro ny halavany ny halavan'ny LDR hanehoana fihetsika aorian'ny fanovana ny haavon'ny hazavana.Rehefa miova ny hazavana manodidina azy, ny LDR dia tsy mifindra amin'ny fanoherana vaovao.Fa kosa, vetivety dia fotoana fohy mba handaminana ny lanjany vaovao.Ity fahatarana ity dia zava-dehibe ny mandinika rehefa mamolavola ny faritra izay miantehitra amin'ny jiro haingana.

Noho io valiny miadana, Ny LDRS dia tsy mety amin'ny toe-javatra misy Miova haingana ny haavon'ny hazavana-Misy ohatra, amin'ny rafitra saro-pady na haingana haingana.Fa ho an'ny fampiharana izay ahitanao ny haavon'ny hazavana dia mihamalalaka tsikelikely, toy ny jiro mandeha amin'ny alina na sensor any ivelany, ity fahatarana ity dia matetika tsy olana.

ny Fotoana famaliana Ny LDR iray dia afaka miovaova arakaraka ny fitomboan'ny hazavana na mihena.Ohatra, rehefa nivadika tampoka ny hazavana taorian'ny maizina, ny LDR matetika dia mamaly ao anatin'ny a vitsy ny milliseconds.Na izany aza, rehefa esorina ny hazavana dia mety halaina ny LDR hatramin'ny faharoa faharoa miverina amin'ny fanoherana maizina.Ity fotoana fanarenana miadana ity dia zavatra hitanao matetika ao amin'ny Takela-daza ny singa.

Raha ny tena izy, ny datasheets matetika tafiditra ao Ny soatoavina fanoherana maizina refesina amin'ny fotoana voatondro - mahazatra 1 segondra SY 5 segondra.Ireo soatoavina ireo dia manampy amin'ny fanomezana ny fomba haingana na miadana ny fanitsiana ny LDR, izay afaka mitarika anao amin'ny fisafidianana na mifanaraka amin'ny filàn'ny fizahan-tany.

Endri-javatra lehibe amin'ny LDR

Mahatakatra ny lafin-javatra fototra amin'ny LDR (mpanohitra ny hazavana) Manampy anao haka sary mazava kokoa ny fomba fihetsik'izy ireo amin'ny toe-javatra misy jiro samihafa.Ireo manokana ireo dia mampiseho aminao ny fomba fihetsik'ilay mpanohitra rehefa ao anaty haizina, rehefa misy hazavana mamely azy, ary firy ny hery ahafahany miaro soa aman-tsara.Raha tokony haminavina ny fomba handraisan'ny LDR, ireo soatoavina ireo dia manome fampahalalana azo itokisana azonao ampiasaina rehefa mametraka fizaran-tany.

Ohatra, ny mahafantatra be dia be fanoherana ny LDR atolotry ny maizina Milaza aminao ny fomba itiavanao ny rafi-pivoarana maivana rehefa tsy misy hazavana.Amin'ny lafiny iray, ny fanoherana eo ambany hazavana mamirapiratra Mampiseho ny habetsaky ny ankehitriny hitrangan'ny ankehitriny rehefa manazava ny tontolo iainana.Endri-javatra toy ny Fisarotam-pahefana SY Voltage farany Ataovy azo antoka fa tsy manosika ny LDR mihoatra ny zavatra azony atao izy ireo, izay manampy amin'ny fisorohana ny fahasimbana sy ny fitazonana ny fizarazarana.

Rehefa miasa amin'ny tetikasa toy ny ianao jiro mandeha amin'ny alina, a Senslight andro, na karazana karazana Switch maivana, Ireo soatoavina ireo dia mitarika anao amin'ny fisafidianana ny singa mety.Ny fampifandraisana ny endri-tsoratra amin'ny LDR amin'ny filàn'ny fizaran-doko misy anao dia miantoka ny fampisehoana tsara kokoa, ny fiainana lava kokoa ary ny valiny marina kokoa.Amin'ny fandinihana ireo antsipiriany ireo dia afaka manorina fitaovana izay miasa tsara kokoa ianao ary mamaly ny mazava tsara ny fomba itiavanao azy ireo.

famaritana	sarobidy
Fisarotam-pahefana ambony indrindra	200 mw
Volonta farany indrindra amin'ny 0 Lux	200 v
Fehezan-jaza	600 NM
Fanoherana kely indrindra amin'ny 10 Lux	1.8 kω
Fanoherana ambony indrindra amin'ny 10 Lux	4.5 kω
Fanoherana mahazatra amin'ny 100 lux	0.7 kω
Fitsirihana maizina taorian'ny 1 segondra	0.03 mω
Ny fanoherana maizina aorian'ny 5 segondra	0.25 mω

Fitondran-tena sy toetrany LDR

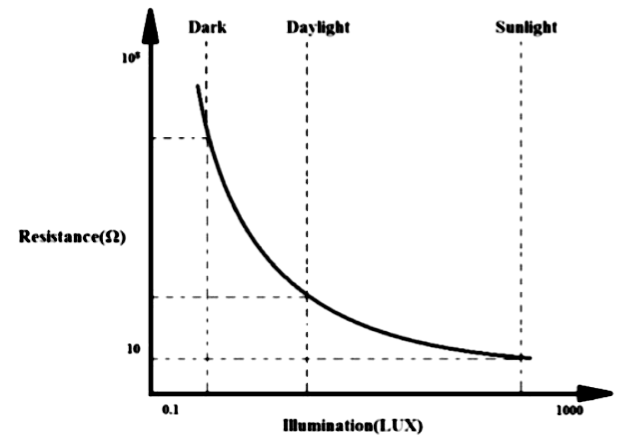

Sary.

ny LDR (mpanohitra ny hazavana) dia tena mandray andraikitra amin'ny fiovana amin'ny hazavana.Ny iray amin'ireo fihetsika mahatsikaritra indrindra dia ny fomba azy Ny fanoherana ny fanoherana rehefa mihamalemy ny hazavana.Rehefa mitombo ny halehiben'ny hazavana dia mety hianjera haingana ny fanoheran'ny LDR - indraindray ambany 1kω.Izany dia mahatonga azy io ho tsara indrindra amin'ny toe-javatra izay ilainao hamantarana ny hazavana sy ny fihetsik'izy ireo haingana.

Rehefa misy hazavana mamely ny velaran'ny LDR, ny fanazavana ao anatiny dia manomboka mitarika tsara kokoa, ary ny fanoherana mihena.Amin'ny lafiny iray, raha apetranao ny LDR ao anaty haizina, dia Mitombo ny fanoherana indray.Ity fanoherana avo ity ao amin'ny maizina dia matetika antsoina hoe Fanoherana maizina.Raha mitazona volavolan-dalàna tsy miova ianao manerana ny LDR, ary mitombo ny habetsaky ny hazavana, ny Hitombo ihany koa ny ankehitriny-Mihetsiketsika amin'ny fihanaky ny fanoherana.Ny fomba fiasan'ity fifandraisana ity Fahazavana sy fanoherana aseho mazava ao amin'ny curve mampiavaka azy.

Ny LDRS dia tsy mamaly amin'ny fomba mahitsy mivantana, midika izany tsy misy linear fitaovana.Ny fihetsik'izy ireo dia miankina amin'ny hazavana fotsiny - miova ihany koa arakaraka ny Ny halavan'ny hazavana Mianjera amin'izy ireo.Ny LKRS sasany dia mety tsy hanao zavatra betsaka amin'ny sela sasany, ary miankina amin'ny Karazana fitaovana nampiasaina tamin'ny fanaovana ny mpanohitra.

Ny toetra iray hafa manan-danja dia ny Fotoana famaliana.Rehefa tampoka tampoka ny LDR ny jiro, dia mihetsika haingana izany - mazàna 8 hatramin'ny 12 milliseconds.Na izany aza, rehefa esorina ny hazavana dia mila izany segondra vitsy ho an'ny fanoherana hiverina amin'ny sandany tany am-boalohany.Ity fiverenana miadana ity dia antsoina hoe tahan'ny fanarenana.Ity fananana ity dia tena ilaina amin'ny fampiharana sasany, toy ny Audio Compressors, izay misy ny fanarenana miadana dia manampy amin'ny fanamaivanana ny famantarana.

Raha oharina amin'ny singa saro-pady hafa photodiodes SY phototransistors, Ny LDRS dia Moramora SY tsy dia mandray andraikitra.ny photodiode dia fitaovana semiconductor mavitrika miaraka amin'ny a PN-Junction izay manova ny hazavana mivantana amin'ny famantarana elektrika.Mifanohitra amin'izany, ny LDR dia A singa pasifika tsy misy pn-junction.Na dia mihetsika amin'ny hazavana koa izy io dia tsy miteraka herinaratra amin'ny fomba mitovy.Manova ny fanoherana fotsiny izy io, izay mahatonga azy io ho tsara ho an'ny famitana hazavana maivana fa tsy haingam-pandeha ambony na avo lenta.

Karazan-javamaniry samihafa amin'ny LDR

Ldrs (mpikapoka maivana) dia avy amin'ny karazany samihafa, ary ny fanasokajerany dia matetika mifototra amin'ny fitaovana ampiasaina mba hahatonga azy ireo na ny azy ireo linearity Ho valin'ny hazavana.Ireo fahasamihafana ireo dia misy fiantraikany amin'ny fihetsiky ny LDR eo ambanin'ny toe-javatra jiro isan-karazany, izay mahatonga ny karazana sasany mifanaraka amin'ny fampiharana manokana noho ny hafa.Andao hodinihintsika ny roa tonta roa.

Miorina amin'ny fitaovana Photosensitive

Fomba iray mahazatra hampiavaka ny LDRS dia ny karazana photosensitive akora nampiasaina tamin'ny fananganana azy ireo.Ny fitaovana samihafa dia mamaly tsara kokoa ny karazana hazavana samihafa.Ohatra, ny LDRS cadmium sulfide (CD) dia tena mandray andraikitra amin'ny hazavana hita maso, izay mahatonga azy ireo ho tsara ho an'ny fahatsapana fahazavana ankapobeny.Azon'izy ireo jerena ny ankamaroan'ny hazavana maivana izay hita maso ihany koa ny mason'olona.

Raha ny fampiharana anao dia misy ny mahita radiation infrared (ir), avy eo ny LDR vita amin'ny mitarika sulfide (pbs) mety ho tsara kokoa.Ireo karazana ireo dia mora tohina kokoa amin'ny sela sela, izay tsy hita maso ny mason'olona fa ampiasaina amin'ny rafitra mihetsiketsika lavitra na alina.

Fitaovana hafa Thallium sulfide SY cadmium selenide Ampiasaina amin'ny LRDRs sasany ihany koa, ny tsirairay manolotra ambaratonga fahaizana isan-karazany arakaraka ny habetsahan'ny heviny.

Mifototra amin'ny tsipika

Ny LDRS dia azo raisina koa mifototra amin'ny fomba maha-izy azy Ny fiovan'ny fanoherana mifandraika amin'ny hazavana maivana-Tsy antsoina hoe inéarity.Amin'ity tranga ity dia na karazana tsipika na tsy misy tsipika izy ireo.

Linear ldrs ireo izay mampiseho fihenam-bidy malefaka sy azo vinavinaina amin'ny fanoherana rehefa mitombo ny haavon'ny hazavana.Noho io fihetsika tsy miovaova io dia indraindray antsoina hoe photodiodes, indrindra amin'ny faribolana izay miankina amin'ny valiny maharitra sy azo itokisana.Na izany aza, amin'ny setup maro, dia mbola hahita azy ireo ampiasaina photoresistors noho ny asany mitovy.

Etsy ankilany, ldrs tsy linear dia mahazatra ary ampiasaina amin'ny fampiharana ankapobeny.Tsy manaraka valiny mahitsy ireo, ary ny fanoherany dia mety miovaova ny tahan'ny samihafa miankina amin'ny habetsaky ny hazavana.Zavatra iray lehibe iray marihina fa ny fitondran-tenany matetika dia matetika tsy tratran'ny polarité ny volavolan-dalàna ampiharina, mahatonga azy ireo ho tsotra kokoa hampiasaina amin'ny faribolana fototra.

Amin'ny alàlan'ny fahafantarana ireo karazana roa lehibe ireo dia mifototra amin'ny ara-nofo sy ny fitondran-tena - azonao atao ny misafidy ny karazana LDR izay mifanaraka amin'ny tetikasanao, na ho an'ny fahatsiarovan-tena ny andro, na ny fanenjehana aza.

Ny tombony sy ny tsy fatiantoka amin'ny LDR

tombony	fatiantoka
Ny fahatsapana avo lenta amin'ny hazavana	Valiny tery tery
Rafitra kely sy tsotra	Hysteresis Effect
Mora ampiasaina sy mampifandray	Ny fahamarinan-toerana ambany amin'ny fitaovana saro-pady
vidim-mahomby	Famaliana miadana amin'ny fitaovana azo antoka
Tsy misy kanto	Tsy mety amin'ny fanovana maivana haingana
Taratasim-panoherana avo lenta-maizina	Tsy dia mandray andraikitra raha oharina amin'ny photodiodes na Photototransistors
Mety amin'ny fampiharana ny sensim-be	Ny fanatanterahana ny fiovan'ny mari-pana

Fampiasana mahazatra amin'ny LDR

Mpitsangantsangana maivana (LDRS) ampiasaina amin'ny fampiharana isan'andro isan'andro satria tsotra sy azo itokisana ary ambany vidiny.Ireo fitaovana ireo dia tonga lafatra amin'ny toe-javatra izay ilainao mamantatra ny fisiany na ny tsy fisian'ny hazavana.Satria izy ireo dia mamaly ny fanovana ny haavon'ny hazavana, izay mahazatra azy ireo Sensoreta maivana Amin'ny karazana rafitra elektronika samihafa.

Ny fampiasana iray mahazatra amin'ny LDR dia ao jiro mandeha ho azy.Ao amin'ireo rafitra ireo, ny LDR dia mahatsapa ny hazavana voajanahary any ivelany.Rehefa maizina ny hariva, dia mitombo ny fanoherana, izay mitarika ny hazavana hamadika ho azy mandeha ho azy.Amin'ny maraina, rehefa mitombo ny tara-masoandro dia mitete ny fanoherana, ary ny hazavana dia mivadika - manampy amin'ny Tehirizo angovo tsy misy ezaka manual.

Ny LDRS dia ampiasaina ihany koa Famantaranandro fanairana izay manitsy ny hazavana efijery mifototra amin'ny jiro amin'ny efitrano, na ao Rafitra fanairana fanairana, izay misy fiovana tampoka eo amin'ny hazavana (toy ny varavarana na varavarankely na varavarankely) dia mety hiteraka fanairana.Ho hitanao ao ihany koa izy ireo Light Meters, izay mandrefy ny hamafin'ny hazavana ao anaty habaka iray ary ilaina amin'ny sary na fikarakarana fambolena.

Ny fampiasana mahaliana iray hafa dia ao amin'ny a Tetikasa maivana amin'ny herinaratra izay misy ny fihanaky ny hazavana mifototra amin'ny manodidina.Mandritra ny ora fitaterana ambany indrindra, ny famirapiratana dia mampihena ny angovo, ary rehefa hita ny fihetsiketsehana na ny haizina dia mamirapiratra indray ny jiro.Tsy manatsara ny fahombiazan'ny fahombiazana fotsiny izany fa manitatra ny ain'ny rafitry ny jiro ihany koa.

Satria ny LDRS dia Mora mampifangaro ny faribolana, matetika izy ireo no ampiasaina Tetikasa mpianatra, Hobby Kitsary rafitra automatique tsotra.Ny fampiasana azy ireo mora vidy ao amin'ny andiany kely sy lehibe dia mahatonga azy ireo ho safidy malaza ho an'ny fampiharana mora tohina amin'ny sehatra samihafa.

Ny angovo manangona miaraka amin'ny jiro an-dalambe mifehy ny arabe amin'ny alàlan'ny LDR

Ankehitriny, ny ankamaroan'ny làlambe dia ny let mampiasa Ny jiro (fandalovana avo lenta), izay mandany hery be dia be.Iray amin'ireo olana iraisana amin'ireo jiro ireo dia ny tsy manana rafitra automatique mifamadika sy mifototra amin'ny hazavana voajanahary.Matetika izy ireo dia mijanona ela kokoa noho ny ilaina, ny angovo.Mba hamahana izany, fampiasana vahaolana tsara kokoa LED Jiro manana fifehezana mafy, tantanan'ny LDR (mpanohitra ny hazavana).

Ity rafitra maoderina ity dia natao mba hampihenana ny Fisarotam-pahefana hita tamin'ny fanamboarana jiro nentim-paharazana.Fa tsy jiro miafina, izay ampiasainy LED, izay mitaky Angovo kely kokoa ary farany koa lava kokoa.Inona no mahatonga an'io fomba fanao io dia ny hoe ny Ny famirapiratan'ny jiro dia azo amboarina Miankina amin'ny fotoana amin'ny alina sy ny hazavana be dia be no ilaina.

Ao am-pon'ity rafitra ity dia LDR , izay mahita hazavana manja.Mandritra ny andro, rehefa matanjaka ny masoandro, ny Ny fanoherana ny LDR Drops, Fandefasana famantarana amin'ny mpandrindra hamono ny jiro.Rehefa maizina dia mitombo ny fanoherana ary ny Mihodina mandeha ho azy ny jiro.

Felam-boninkazo iray Ny LED dia mamorona ny jiro an-dalambe, ary a microcontroller Mitantana ny famirapiratr'izy ireo.Dia namboarina mba hifehezana ny Ny hamafin'ny fampiasana PWM (pulse squanculation) famantarana.Amin'ny alina, rehefa avo ny fifamoivoizana, dia mamirapiratra ny jiro.Rehefa mihena ny fifamoivoizana mandritra ny ora hariva, ny mihena tsikelikely ny hazavana, manampy amin'ny Miambena angovo.Tamin'ny 6 a.m. 6 p.m., avereno isan'andro ny tsingerin-taona.

Ity rafitra ity dia azo hatsaraina bebe kokoa amin'ny alàlan'ny fametrahana a Polar tontonana.Ny tontonana dia hampivadika ny tara-masoandro amin'ny volavolan-jiro mandritra ny andro, izay azo tehirizina ary taty aoriana Herin'ny jiro Lead Lead.Izany dia mety hahomby kokoa ny rafitra ary Sariaka amin'ny tontolo iainana, mampihena ny fianteherana amin'ny loham-panjakana.

Famaranana

Ny LDRS dia singa tsotra sy mora ary mahasoa izay manova ny fanoherana miorina amin'ny ambaratonga maivana.Izy ireo dia manana anjara toerana lehibe amin'ny rafitra mandeha ho azy, toy ny jiro izay mihodina amin'ny alina na dim mifototra amin'ny hazavana.Fahatakarana ny fomba fiasan'ny LDRS sy ny fomba ampiasany dia afaka manampy anao hamorona faribolana tsara sy mahomby kokoa.Avy amin'ny sensor fototra amin'ny famandrihana ny angovo - famandrihana ny jiro an-dalambe, dia malalaka sy azo ampiharina ny fampiharana.Na miasa amin'ny tetikasa kely na rafitra jiro lehibe kokoa ianao, ny LDR dia mety ho ampahany amin'ny famolavolana anao.
