IRS2092S Amplifier: Famaritana, Endri-javatra, ary fampiharana

Ity lahatsoratra ity dia manondro ny antsipirian'ny IRS2092s, ny famolavolana ny singa ao aminy, ny fampiharana azo ampiharina ary ny fampiharana be dia be amin'ny rafitra audio.Izy io dia manome fampiratiana ny fiasa sy ny tombony, ity lahatsoratra ity dia mikendry ny hanafoana ny IRS2092S

katalaogy

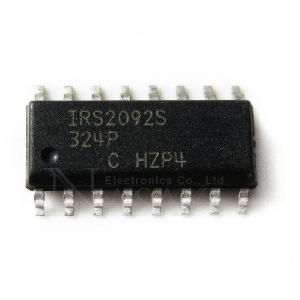

Inona ny IRS2092s?

ny IRS2092S dia mpamily am-peo Audio Audio Amplifier izay manasongadina ny fanodinana PWM sy ny fahaiza-manao miaro tena.Rehefa mandeha an-tsokosoko miaraka amin'ny moss moss ny ivelany sy ny singa manohana vitsivitsy, dia mamela ny fampandrosoana ny rafi-pandaharana kilasy feno feno ho an'ny fiarovana sy ny fahombiazany.Ny teknolojia mpisava lalana iraisam-pirenena dia misy ny haino aman-jery mitoka-monina amin'ny zoro mitondra fiara avo lenta misy haingam-pandeha misy haingam-pandeha avo lenta, tsy misy haingam-pandeha haingam-pandeha sy ambany.

IRS2092s mitovy

• Irs2093

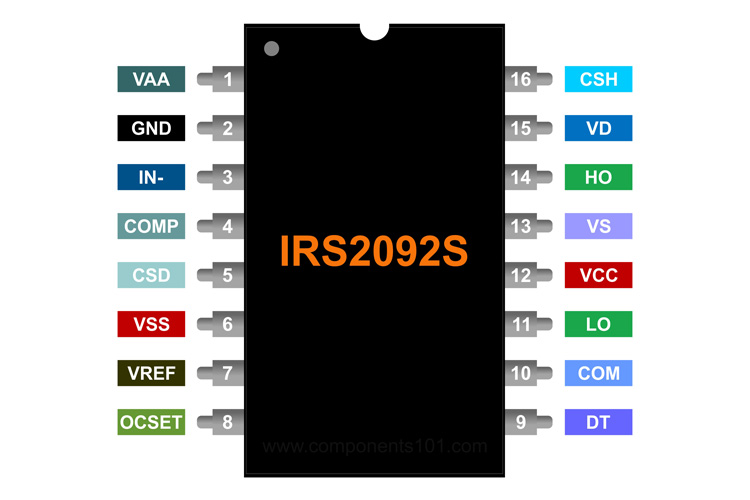

Pinout of Irs2092s

VAA: mameno ny famatsiana tsara

Ny VAA PIN dia miasa toy ny fampidirana tsara ny famatsiana tsara, ny fiantohana ny fampidirana herinaratra dia maharitra tsara mba hitazonana ny sôkôlà amin'ny tanjona.Amin'ny alàlan'ny fandefasana volavolan-dalàna tsara azo itokisana, ny PIN VAA dia manampy ny amplifier dia mitazona ny zava-bitan'izy ireo maharitra.

GND: fiverenana miverimberina miverina

Ny GNG PIN dia manome lalana miverina ho an'ny famatsiana hipoka mitsingevana, izay mirohondrohona ny haavon'ny volavolan-jiro ao anaty sôkôlà.Ity teboka misy fepetra ity dia tsara ho an'ny fanodinana famantarana marim-pototra, manome ny fiterahana tsara.

In-: Analog inverting Inputing

Ny in-pin dia ny vavahadin-tserasera amin'ny fidirana analog manamboatra ny fidirana, ny fakana ny famantarana ny fanodinana mankany amin'ny faritra amplifier.Izy io dia mamela ny fanodinana famantarana mampiavaka, mampihena ny tabataba, ary ny fanatsarana ny hazaloa famantarana ho an'ny famoahana Audio Audio ao amin'ny Amplifier.

Comp: Fanonerana ny dingana sy ny fampidirana Comparator

Ny PIN Comp Pin dia manao ny anjara asan'ny fidiram-bolan'ny Dingana sy ny fampidirana fampitahana, mpiambina ny fahamarinan-toerana sy ny fampisehoana.Amin'ny alàlan'ny fanoratana ny valin'ny dingana, dia manelingelina ny oscillations ary manatsara ny maha-mpivavaka amin'ny AMPLIFIER manerana ny toe-javatra samihafa.

CSD: Campacitor fanakatonana

Ny CSD PIN dia mifanelanelana amin'ny capacitor izay manambara ny fotoana fanakatonana, sentinel manohitra ny toe-piainana tafahoatra.Amin'ny alàlan'ny fanamafisam-peo voafehy, manamafy ny faharetan'ny amplifier sy ny herim-pony, manitatra ny fiainany miasa.

VSS: famatsiana tsy mety

Ny VSS PIN mifamatotra ao amin'ny famatsiana haingana ny famatsiana ratsy, mandanjalanja ny famatsiana tsara mba hampivelarana ny fandidiana amplifier azo itokisana.Ny volavolan-tena tsy miovaova dia manan-danja amin'ny maha-mpiara-miasa aminy amin'ny fampisehoana mirindra.

VREF: 5V Reference Voltage amin'ny programa ocset Pin

Ny VREF Pin dia manome vidy momba ny fanondroana 5V, ny iray amin'ny fandaminana ny fandaminana ny PIN OCSET.Ity fanamarihana ity dia toy ny benchmark, mametraka ny tokonam-baravarana, miaro ny amplifier amin'ny fahasimbana mety hitranga amin'ny fikorianan'ny ankehitriny.

OCSET: Faha-ambaratonga ambany eo amin'ny sisiny

Ny PIN OCSET dia mamela ny fametrahana ny tokonam-baravarana ambany indrindra, mpiaro tsy hanitsakitsaka.Ny fanitsiana ny tokonam-baravarana dia manakana ny amplifier tsy hiala amin'ny ambaratonga tsy azo ihodivirana, izay manohana azy ireo amin'ny fizotrany be loatra.

DT: Input of Progress Foundtime

Ny DT PIN dia mamela ny fandaminana ny elanelam-potoana amin'ny maty, ireo fohy ireo dia miato amin'ny fiantohana ny mpikirakira avo sy ambany tsy mitondra fiaran-dalamby.Ny calibration de mety tsara dia tsara amin'ny fisorohana ny faribolana fohy, hampisondrotra ny fahombiazan'ny amplifier sy ny fahatokisan-tena.

COM: Fiverenana ambany

Ny Pin Pin dia manamora ny làlana miverina amin'ny famatsiana ambany ambany, miantoka ny toerana azo antoka momba ny sisin'ny mpamily ambany.Ity pin ity dia fanalahidy amin'ny fitazonana ny fandidiana tsy tapaka amin'ny singa ambany.

Lo: Fototry ny lafiny ambany

Ny Lo Pin dia nanakana ny famoaham-bokatra ambany, nitondra ny mpikarakara ny sisin'ny sisiny ambany ary nanorotoro ny fandidiana tsy miova.Ny andraikiny dia ilaina amin'ny fanamafisana ny mari-pahaizana fampidirana mahomby.

VCC: famatsiana ambany ambany

Ny PIN VCC dia manery ny singa ambany amin'ny sombin-tsofina, ny fampiharana azo antoka.Ity famatsiana herinaratra ity dia ampiasaina ho an'ny zava-bitan'ny amplifier, miantoka ny fiasa sy fahatokisana tsara sy azo itokisana.

Vs: Fiverenana feno famatsiana avo lenta

Ny PIN VS ho toy ny lalana miverina ho an'ny famatsiana avo lenta amin'ny lafiny avo, manome fanondroana avo lenta.Izany dia miantoka ny fandanjalanjana ny fandanjalanjana ny mpamily ny sisiny, linchpin ho an'ny fitoniana ankapobeny.

Ho: Lohahevitra avo lenta

Ny PIN HO PIN dia manolotra ny famoaham-bokatra avo, ary ny fandefasana ny transistor avo.Ny fiasa mety aminy dia ivon'ny fahombiazan'ny amplifier sy ny fampisehoana maharitra.

Vb: Famatsiana avo lenta mitsingevana

Ny VB PIN dia manome ny famatsiana avo lenta, manatanjaka ny singa amin'ny mpamily.Ny famatsiana azo antoka eto dia mampihena ny haavon'ny tabataba ary manohana fandidiana mahomby, manandratra ny fenitra Acoustic.

CSH: avo be ny fidirana an-tsehatra

Ny PIN CSH dia mandray ny asan'ny saro-pady amin'ny lafiny avo lenta, manara-maso tsara ny ankehitriny amin'ny alàlan'ny transistor avo.Amin'ny alàlan'ny fanomezana valiny mba hisorohana ny toe-piainana be loatra, dia manana anjara toerana amin'ny fiarovana sy ny fahatokisan-tena sy ny fahatokisan-tena izy ireo.

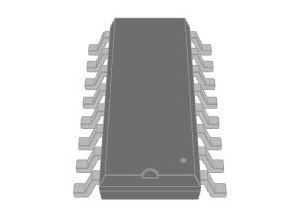

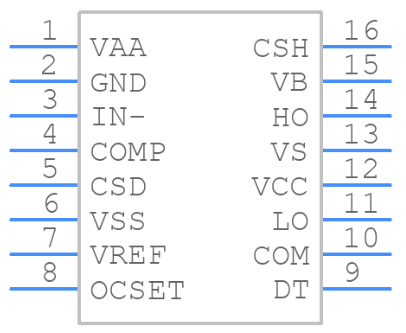

Sarim-bidy IRS2092s, dian-tongotra ary modely cad

Endri-javatra IRS2092S

Mpamily ny mpamily Audio Amplifier mitambatra

Ny IRS2092s dia mampiditra ny mpamily Audio Amplifier ao anaty konfigurasi-pikantsary 16-pin.Ity famolavolana ity dia mitazona ny fahatokisana avo ho an'ny famolavolana fitaovana fampiroboroboana izay laharam-pahamehana fa tsara ny fahafoizan-tena tsy misy setroka ara-batana.

Fidirana mitsingevana ho an'ny fampidirana antsasaky ny tetezana

Ny maritrano fampidirana mitsingevana dia manamora ny fampidirana seambless miaraka amin'ny fananganana antsasaky ny tetezana.Manamora ny famolavolana fizarazarana sy fanatsarana ny haingam-pandeha manamboatra.Maro ny mandray soa avy amin'izany amin'ny alàlan'ny famoronana singa modely, azo itokisana izay mikarakara ny takian'ny rafi-peo.

Ny fiarovana ny bidirectional programmable

Mampiseho ny fiarovana ny bidirectional programmable izay miaro ny tena, ny famerenam-tena, ny IRS2092s dia manamafy ny faharetan'ny rafitra.Izy io dia manakana ny mety ho fanimbana ny mety ho be loatra amin'ny herinaratra ankehitriny.Ity dia mifanaraka amin'ny paikady fiarovana hita ao amin'ny rindranasa izay laharam-pahamehana ny tsy fivadihan'ny rafitra.

Fe-potoana azo zahana ho an'ny fampisehoana thd fanatsarana

Ny loha-hevitra mety azo zahana mahomby amin'ny fanatanterahana ny fitomboan'ny tsy fitovian-kevitra tsara indrindra (thd).Izany dia mamela ny fanoratana fizahan-tany voafaritra, miantoka ny fampivoarana horonantsary madio.Ny fanoratana tsara toy izany dia ampiasaina amin'ny fiatrehana ny fenitra Audio avo lenta hita ao amin'ny fitaovana am-peo premium.

Kitiho ny fampihenana ny tabataba mandritra ny fanombohana ary ajanony ny dingana

Ny IRS2092S dia manamaivana ny tabataba mandritra ny fanombohana sy ny fijanonana ny dingana.Izany dia mampihena ny artifact auditifts tsy tiana.Izy io dia manohana ny tanjon'ny indostrian'ny Audio momba ny fandefasana kalitao tsara sy ny famindrana fiasa tsara ho an'ny fahafaham-ponao.

Ny tsimokaretina avo lenta

Ny tsimokaretina avo lenta dia miantoka ny IRS2092s tsy tapaka amin'ny tontolo maloto amin'ny herinaratra.Mahasoa amin'ny toe-javatra indostrialy na faritra an-tanàn-dehibe izay fahita ny fitsabahan'ny elektromagnetika.Ny fitsipiky ny tsimokaretina momba ny tsimokaretina sy ny fahatokisan-tena amin'ny tsimokaretina.

± 100V Ratings izay manome hery hatramin'ny 500W

Ny IRS2092S's ± 100v Ratings Support Product Course hatramin'ny 500w.Ny fahaiza-manao avo lenta dia mametraka karazana fampiasana maro isan-karazany amin'ny rafitra audio.

Ny fandidiana hatramin'ny 800 khz

Afaka miasa hatramin'ny 800 KHZ, ny IRS2092s dia manohana ny fiovan'ny fiovan'ny kilasy mahomby amin'ny kilasy mahomby.Fandrindrana avo lenta manatsara ny fampisehoana Audio sy ny fahombiazana, fenitra amin'ny fampiroboroboana Audio Audio Moder-Porty Avplifiers.

Fanarahana ny rohs

Ny Irs2092S dia mihaona amin'ny fanarahana ny Rohs, mifikitra amin'ny fenitra tontolo iainana amin'ny famerana ny akora mampidi-doza.Ity fanarahana ity dia mampiseho fanoloran-tena amin'ny faharetana sy mifanaraka amin'ny fitsipika manerantany.Hita taratra ny fihetsiky ny indostria amin'ny fanao amin'ny fiaraha-monina.

Fampiharana IRS2092S

Home Theatre Systems

Ny IRS2092s dia manandratra ny hazavana sy ny fahombiazan'ny herinaratra ao amin'ny rafitra teatra an-trano.Rehefa tafiditra ao dia avelany ny mpanamboatra hampita am-peo amin'ny alàlan'ny fampiantranoana amin'ny herin'ny herinaratra mihena.Ny fananganana teatra an-trano mandroso matetika dia mitaky fahatokisana avo sy tsy fitovian-kevitra kely indrindra.Ny IRS2092S dia mahafeno ireo filana ireo noho ny teknika maoderina manavaka azy.

Mini singa Stereo Systems

Ny singa Mini Component Stereo dia mitady vahaolana mahery nefa matanjaka amin'ny feo avo lenta.Ny IRS2092s dia manamboatra an'io filàna io amin'ny alàlan'ny fanomezana ny famoahana herinaratra ambony amin'ny toerana voafetra.Mahasoa ny hahasoa amin'ny tontolo iainana maoderina sy haavo izay toerana misy ny fampisehoana.Ny fandinihana azo ampiharina dia manondro fa ireo rafitra ireo dia mankafy ny fiainana miasa maharitra noho ny fitantanana thermal mahomby nomen'ny ISS2092s.

Systems speaker

Ny rafitra mpandahateny mahery vaika dia be dia be avy amin'ny fahaizan'ny IRS2092S mba hitantana ny haavon'ny herinaratra mahery vaika rehefa mitazona ny tsy fivadiham-peo.Ireo rafitra ireo dia ampiasaina betsaka amin'ny tsenan'ny mpanjifa, izay ilaina ny mazava sy ny fahatokisana.Ny fampielezana azo ampiharina dia naneho fa nampiditra ity mpamily ity ho mpandika teny mahery vaika nanatsara ny fiterahana feo.Izany dia mahatonga azy io ho tsara indrindra amin'ny fanaraha-maso ny Studio, fampisehoana mivantana ary fihainoana sy fihainoana mivantana.

Ny herin'ny herin'ny Audio Power Power Power

Amin'ny Audio Audio Power-Power Power, ny IRS2092S dia manome fampisehoana sy faharetana tsy tapaka.Ny fampiharana azy dia mampiseho ny fahafaha-mandimby sy ny fahaizany hikarakara ireo fepetra amam-peo isan-karazany tsy misy fotony.

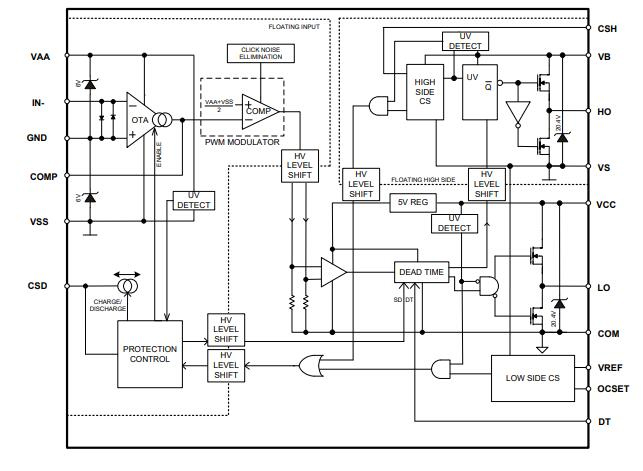

Diagram schematic of irs2092s

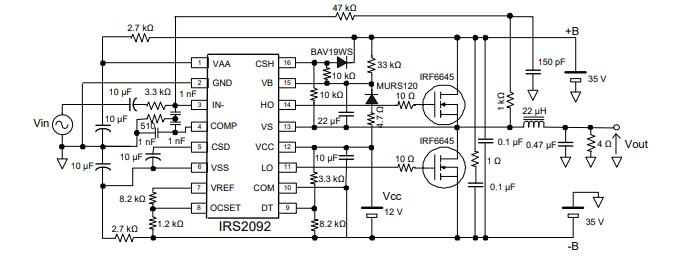

Mampiasa IRS2092S

Ny IRS2092s dia manangona ny singa integral rehetra ao amin'ny kilasy D amplifier ao anatin'ny iray tokana sy mahomby.Dia ilaina ny singa ivelany kely indrindra ho an'ny fandidiana tsara indrindra.Ny transconductance fandidiana dia miasa ny sehatra fampidirana miaraka amin'ny A +/- Famokarana, manova ny fomba fampidirana amin'ny endrika mety ho an'ny fanamafisana.Ity fizotran'ny fiovam-po ity dia miombona amin'ny fitsipiky ny fanodinana famantarana famantarana an-tsoratra, miantoka ny fiterahana tsara sy avo lenta.

IRS2092S voafaritra

Type	fikirana
Typeing Type	Tendrombohitra
Tendrombohitra	ENY
Packaging	Tube
Sata part	nitohy intsony
Isan'ny fiatoana	16
Type	Kilasy D
Voltage - famatsiana	10v - 18v
Endrika terminal	Gull wing
Isan'ny fiasa	1
Ny hafanana Max (° C)	TSY VOASORITRA
Kaody Jesd-30	R-PDSO-G16
Karazana output	1-fantsona (mono)
Herin'ny herinaratra	12V
Isan'ny fantsona	2
Toetoetra	Depop, fiarovana fohifohy
SEATED SEATED (MAX)	1.75mm
Sata rohs	Rohs compliant
Fonosana / tranga	18-Soic (0.154 ", 3.90mm sakany)
Mari-pana	-40 ° C - 125 ° C TA
MIVOAKA	2007
Moisture Sensitivity Level (MSL)	2 (1 taona)
Kaody ECN	EAR99
Kaody HTS	8542.33.00.01
Taratasy ny mari-pana (CEL)	TSY VOASORITRA
Terminal Pitch	1.72mm
Laharana fizarana	Irs2092spbf
Toeram-panadinana	Tsy mahafeno fepetra
Solosaina volta-min (vsup)	10v
Solosaina volta-max (vsup)	18V
passante	20 khz
NY FAHARETANY	9.89mm
sakany	3.905mm

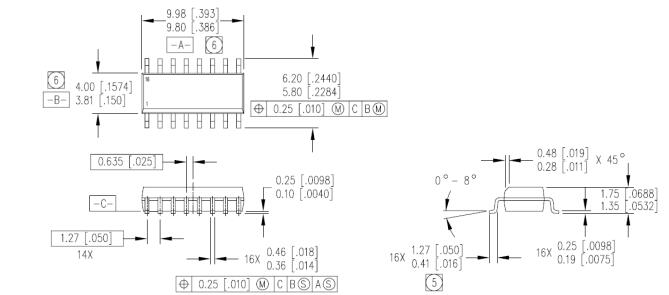

Package IRS2092S

Ny IRS2092s Amplifier dia atolotra ao anaty fonosana tery tery satroka 16-pin Soic, izay natao ho an'ny fahombiazan'ny hafanana sy ny fanamboarana mora.Ity haingam-pandeha any an-tendrombohitra ity dia miantoka ny famporisihana sy ny fahaiza-manavaka.Ny fametahana ny famonosana fonosana fonosana izay misy ny filam-baravarankely rehetra.Ny pad the thermal ao ambaniny dia manatsara ny fanalefahana hafanana, fa ilaina amin'ny fahatokisana maharitra.Ny famolavolana dia mampifanaraka ny hery mekanika amin'ny fampisehoana herinaratra.

IRS2092S Manufacturer

Infineon Teknolojia, marika izay nivoatra avy amin'ny Semiconductor Siemensuductors Semenonductors, dia misy sampana manerantany ao amin'ny vahaolana semiconductor.Ny lazan'i Infineon dia miorina amin'ny toe-tsaina mahomby sy ny teknolojia mandroso ary manao fanomezana malaza ho an'ny sehatra toy ny orinasa, indostrialy, fitaovana elektronika ary fiarovana.Ny lazain'ny Infineon Technologies dia avy amin'ny indostrian'ny semiconductor dia avy amin'ny fanavaozana tsy an-kiato ary fomba fijery mandroso.Ny fisaintsainana ny fivoaran'ny evolisiona sy ny fiantraikany ankehitriny dia manome fankasitrahana lalindalina kokoa ny fandraisan'izy ireo anjara.Rehefa mila mandroso hatrany ny teknolojia, ny fahitana stratejika ao Infineon dia miantoka fa mijanona ho eo alohany izy ireo, mitondra fiovana amin'ny ho avy.

Fanontaniana matetika matetika [FAQ]

1. Ahoana no fomba fiasan'ny IRS2092 (s)?

Ny IRS2092 (s) dia mampiditra indroa sy mitifitra - amin'ny alàlan'ny fiarovana ny fiarovana, mamorona kilasim-pianarana sofina d amplifier.Ahitana ny fiarovana ny lockout (Uvlo) eo ambany fiatrehana ny fitsaboana telo.Rehefa mandeha an-tsehatra miaraka amin'ny mossam-poko ivelany sy ny singa ivelany ivelany dia manome fahombiazana sy fahaiza-miaina avo lenta izy io.Ity fampidirana an-tsokosoko ity dia matetika dia azo itokisana sy fitrandrahana lehibe kokoa, taratry ny fomba fanao amin'ny loharanom-pahalalana mahomby raha manamafy ny vokatra.

2. Misy fiantraikany amin'ny bus miaraka amin'ny IRS2092?

Tsia, tsy misy fiantraikany amin'ny bus rehefa miasa ny amplifier ao amin'ny mode mony feno.Ity endri-javatra ity dia miantoka ny fampisehoana maharitra sy madio, indrindra amin'ny fitakiana fangatahana aude.Ny fahamarinan-toerana toy izany dia mety ho tsara amin'ny injeniera audio, izay misy fiantraikany mivantana amin'ny herinaratra tsy miova mivantana amin'ny kalitao sy ny raharaham-barotra.

3. Inona no zava-doza ateraky ny IRS2092s?

Ny antony manandoka ao amin'ny famolavolana fanondroana dia misy isa ao amin'ny 120 @ 1khz & 4 Ohm.Ity mari-pahaizana avo ity dia manondro hetsika mpandahateny mifehy tsara, izay tsara ho an'ny fitokonana audio.Manova ny fomba fanao tsara indrindra amin'ny famolavolana audio, ny fihazonana antony manandoka avo dia manampy amin'ny famolavolana tsara ny feo tany am-boalohany.

4. Fa maninona no tsy mahatratra ny fahefana feno ny IRS2092?

Ny famolavolana ny IRS2092 dia variana amin'ny fidirana 1 VRMS, izay mety ho avo kokoa noho ny vokatry ny loharanom-peo.Vokatr'izany dia mety hahatratra ny herinaratra feno ny amplifier.Ny fanitsiana ny fahazoana volavolan-tena dia afaka mamaha ity olana ity ary manatsara ny fampisehoana.Ity fanitsiana ity dia mitovy amin'ny zavamaneno tsara mba hifanaraka amin'ny toe-javatra manokana, ny fiantohana fa ny fahaizan'ny amplifier dia mifanaraka tsara amin'ny fepetra takian'ny loharano sy ny fizarazarana.
